一、低压电器

1、定义

电器： 凡是能对电路进行切换、控制、保护、检测、变换和调节的元件。

高压电器： 指额定电压为3000V及以上的电器。

低压电器： 指工作在交流电压1200V、直流1500V及以下电器。

2、分类

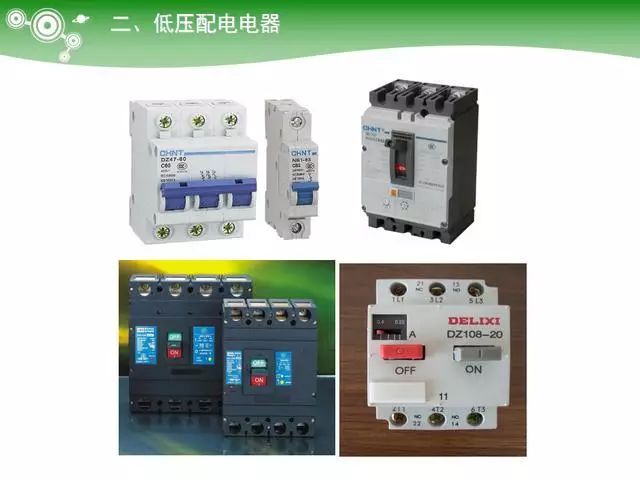

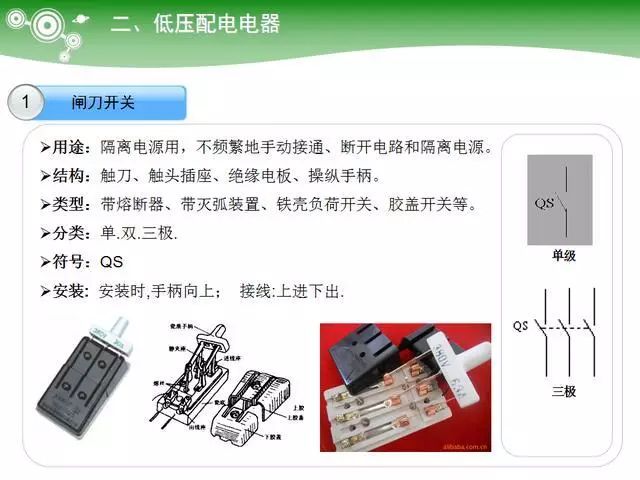

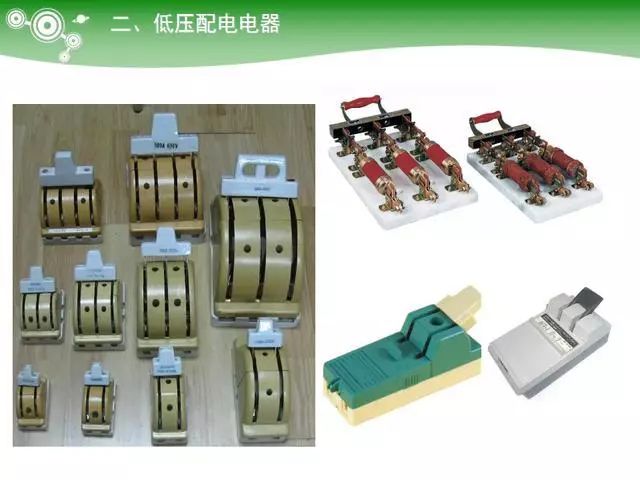

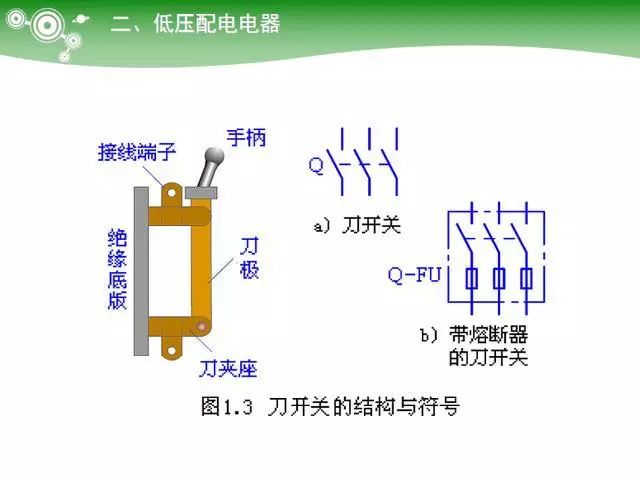

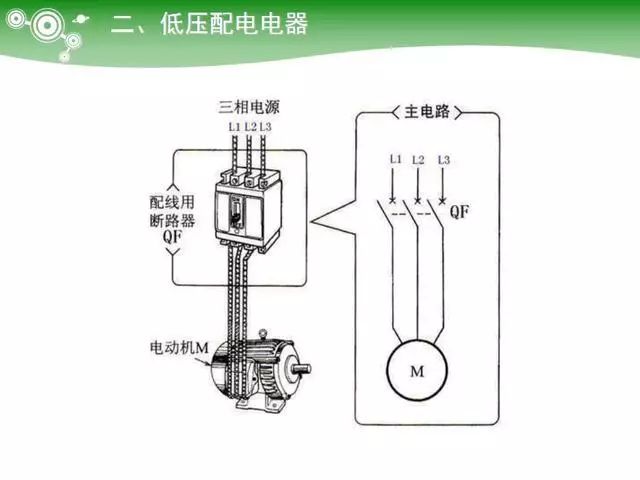

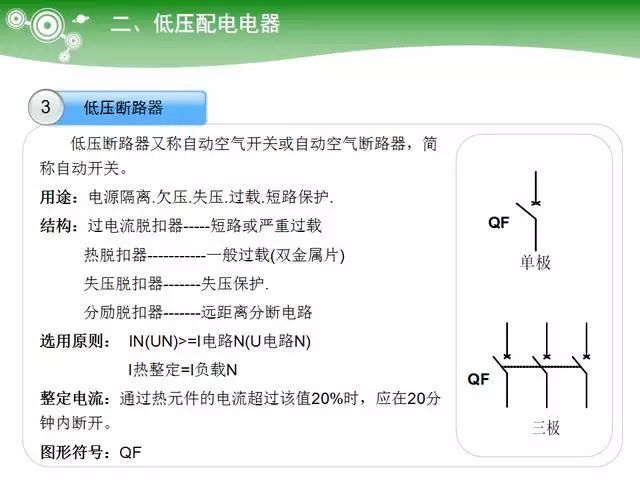

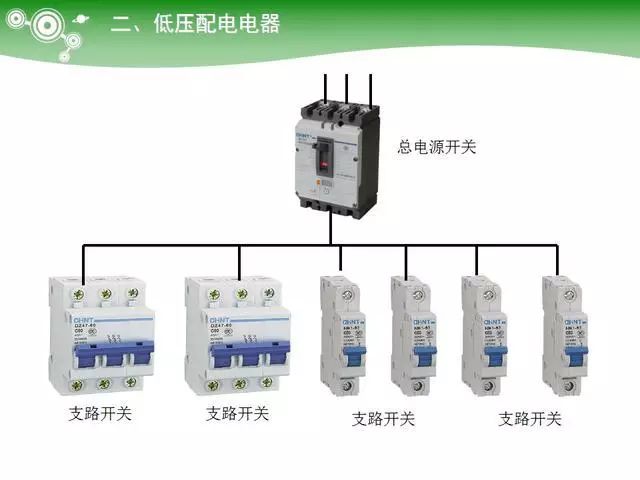

低压配电电器:用于供电，如刀开关、断路器等；

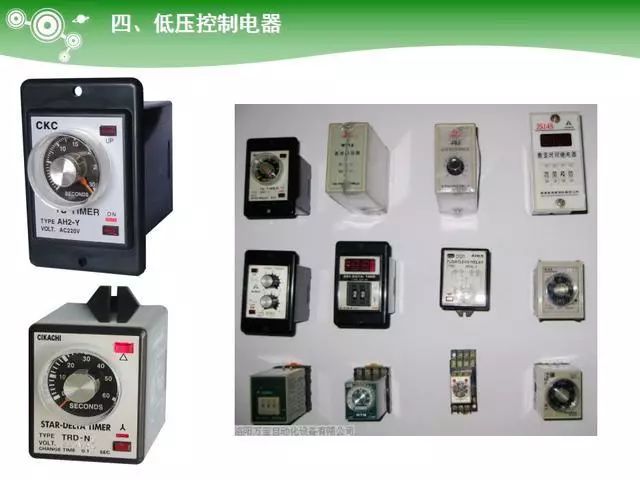

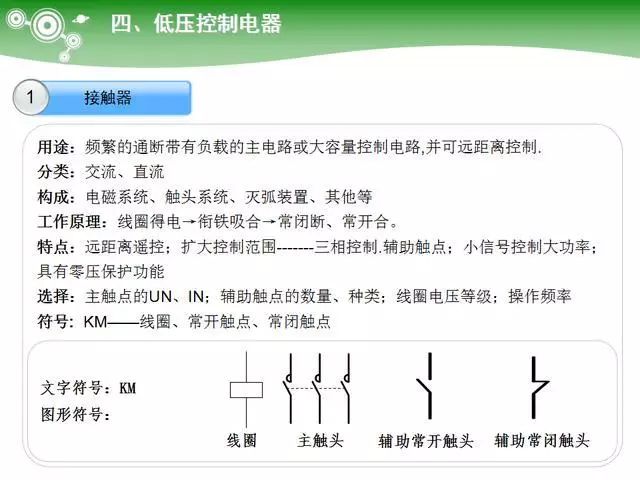

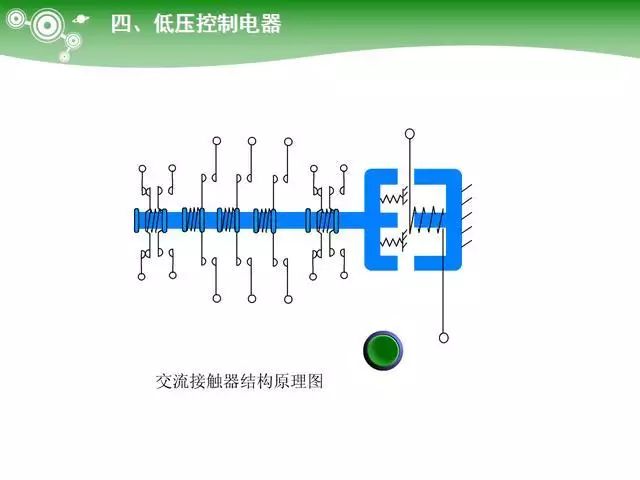

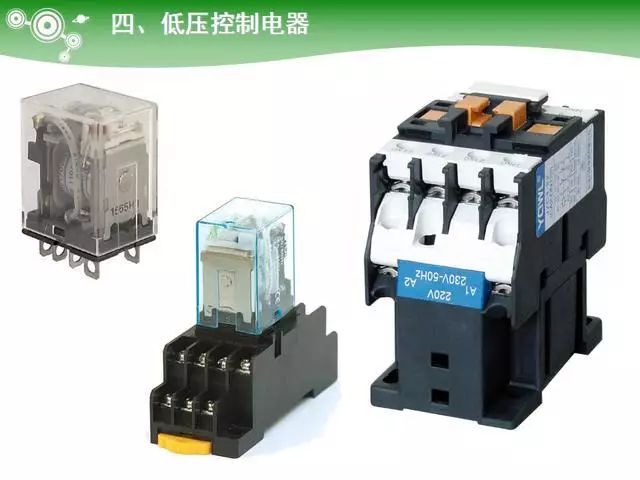

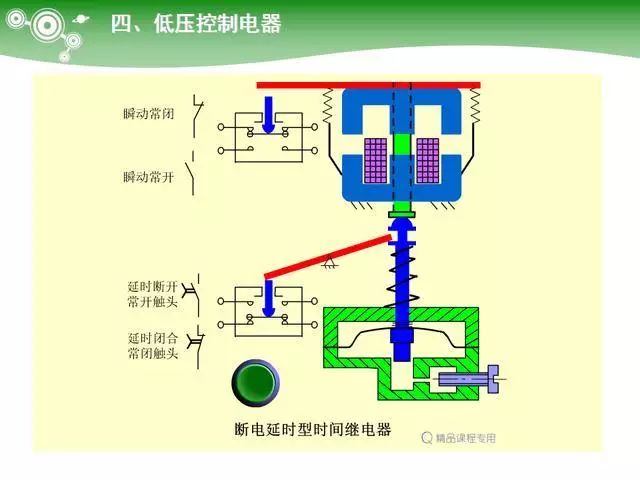

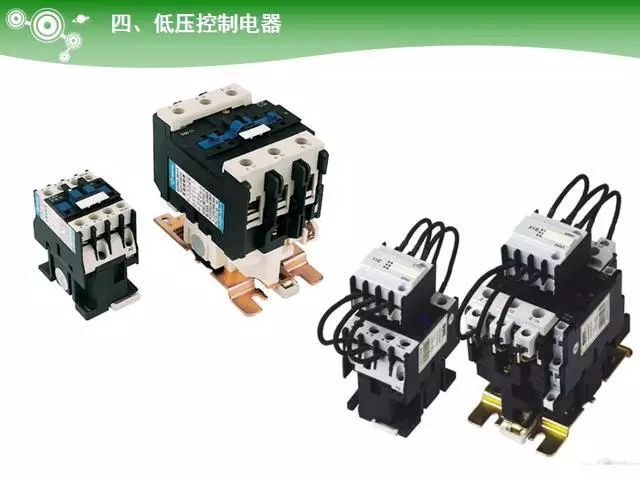

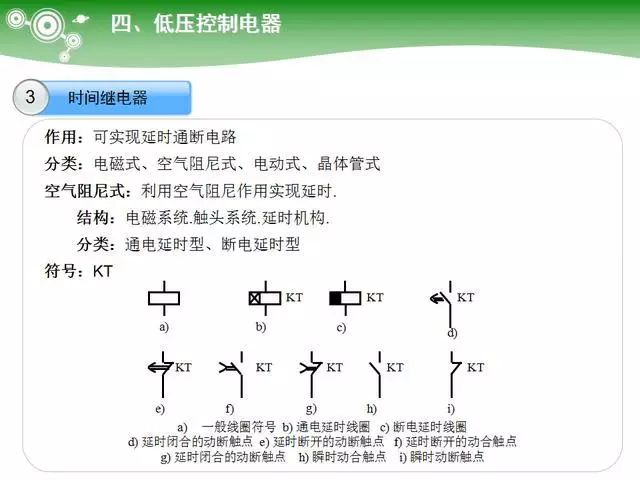

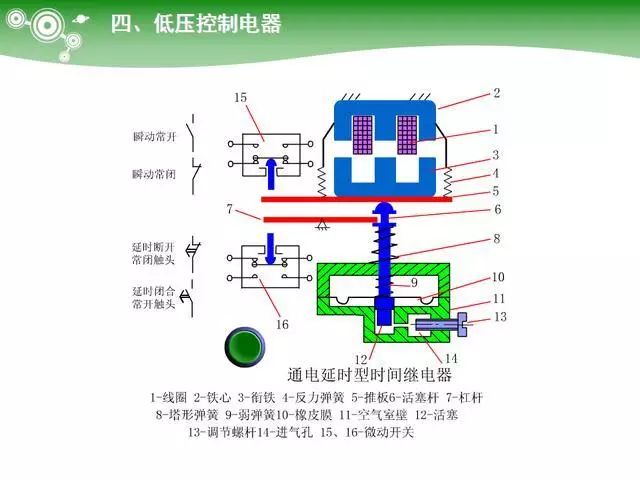

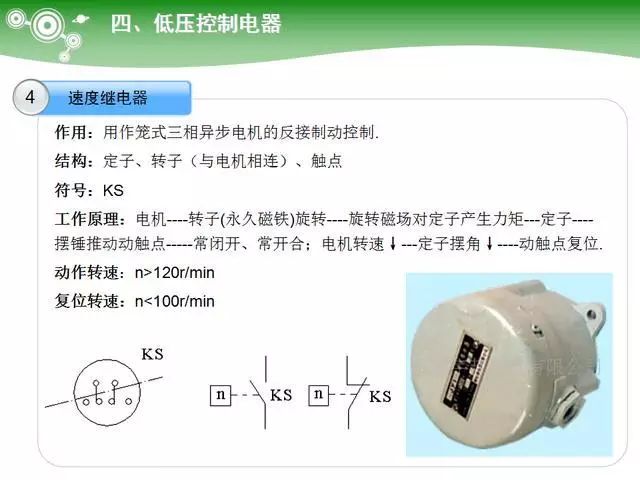

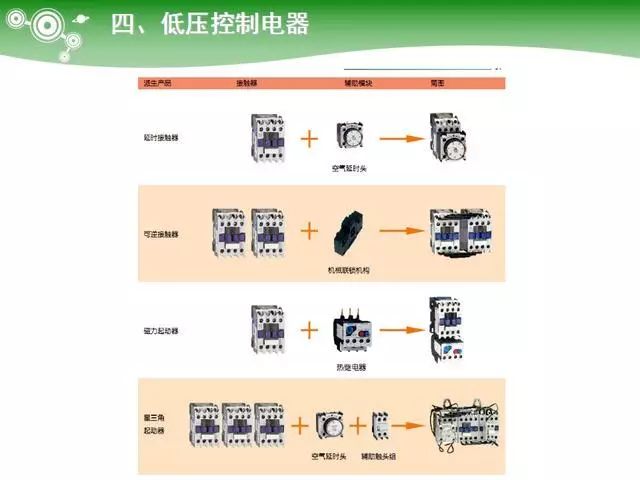

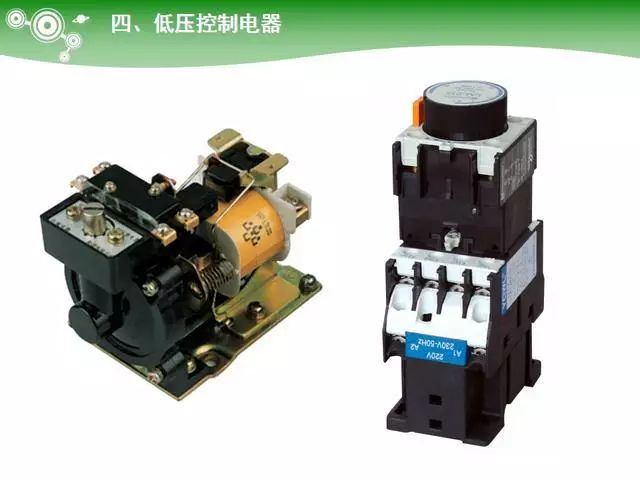

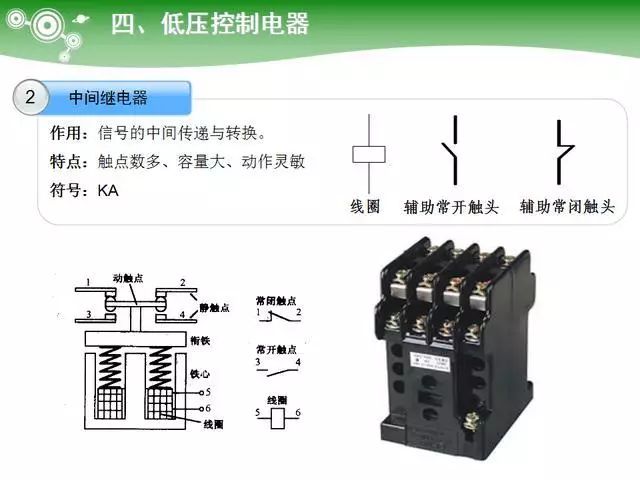

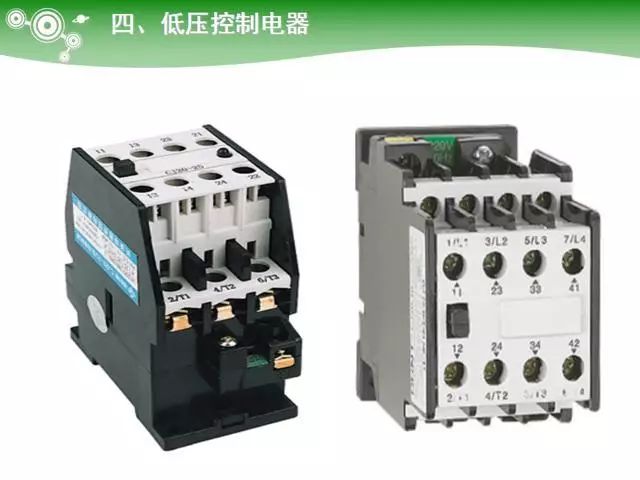

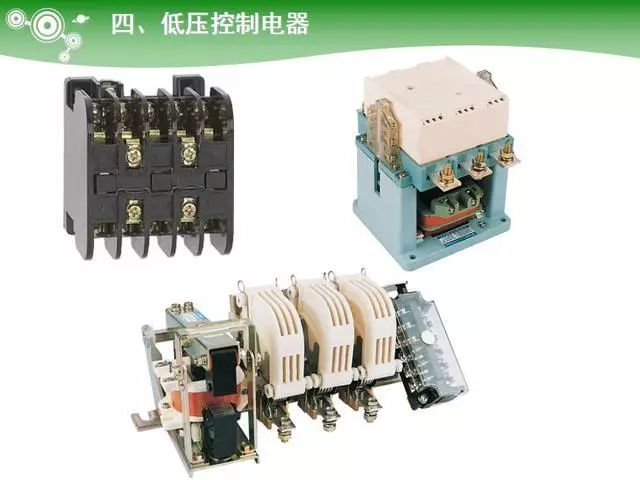

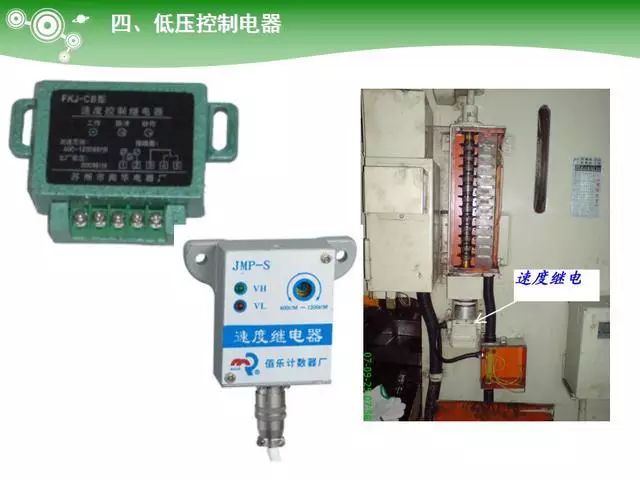

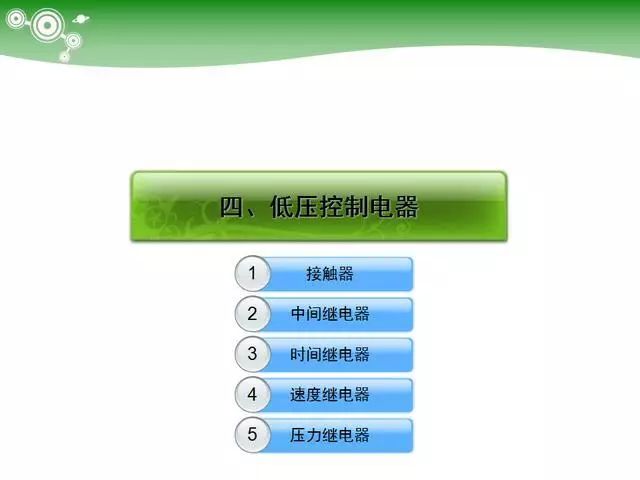

低压控制电器:用于控制，如接触器、继电器、控制器等；

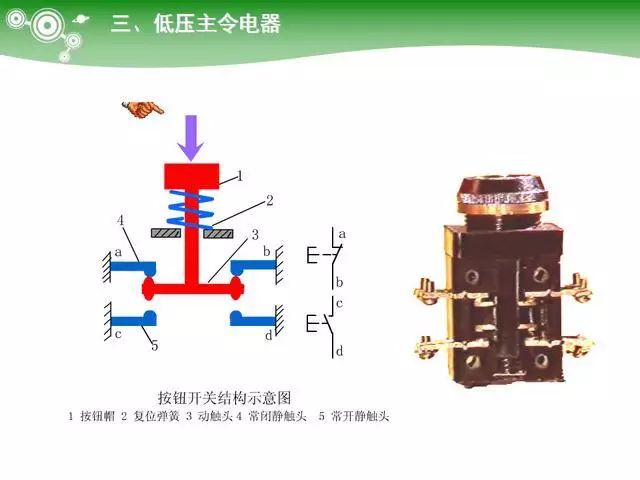

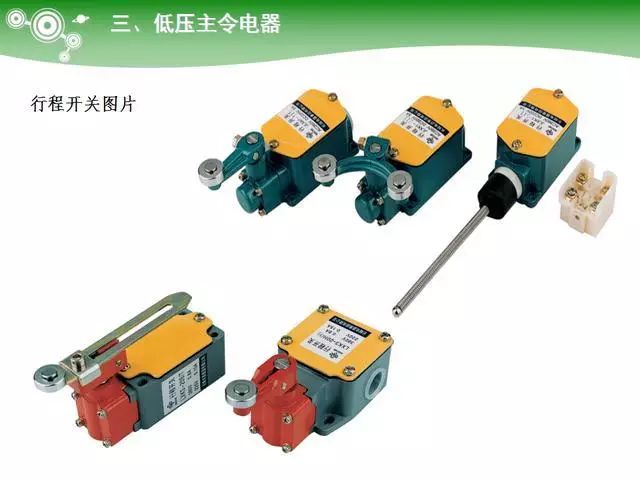

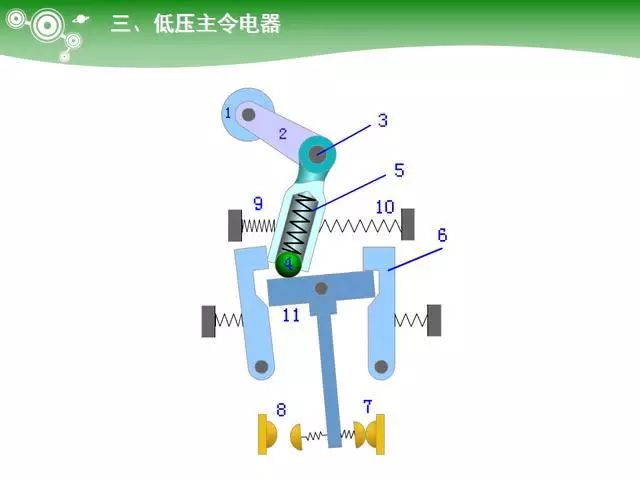

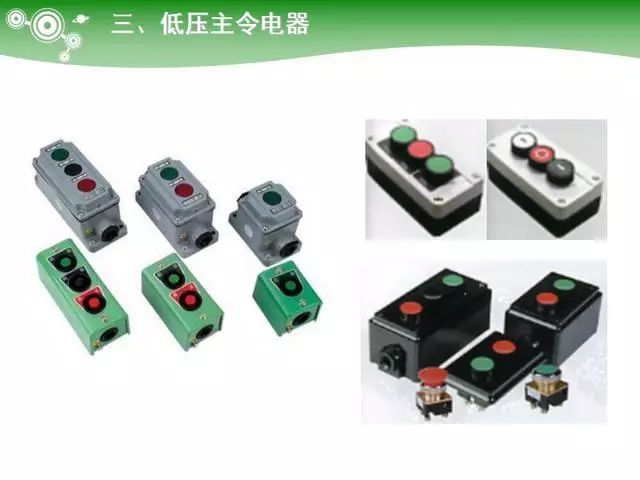

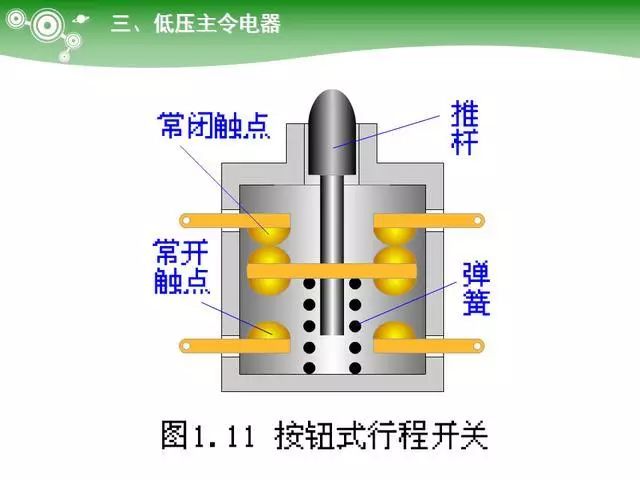

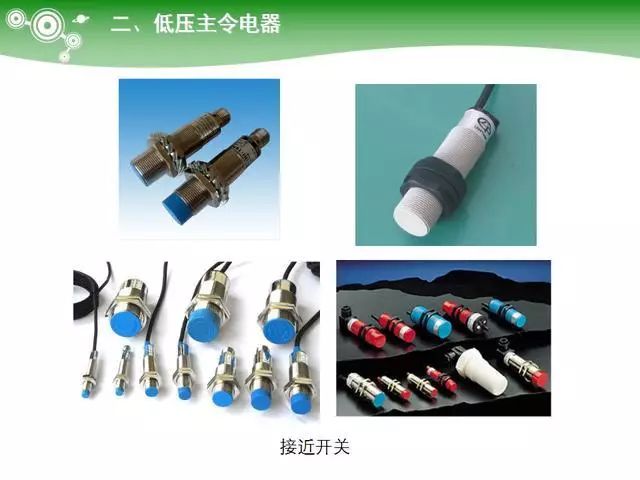

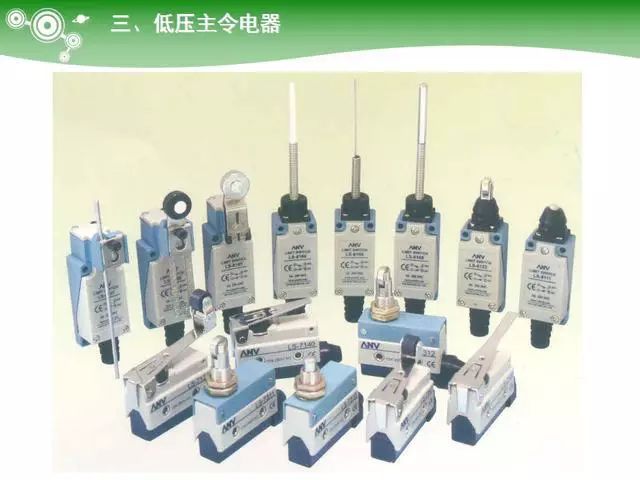

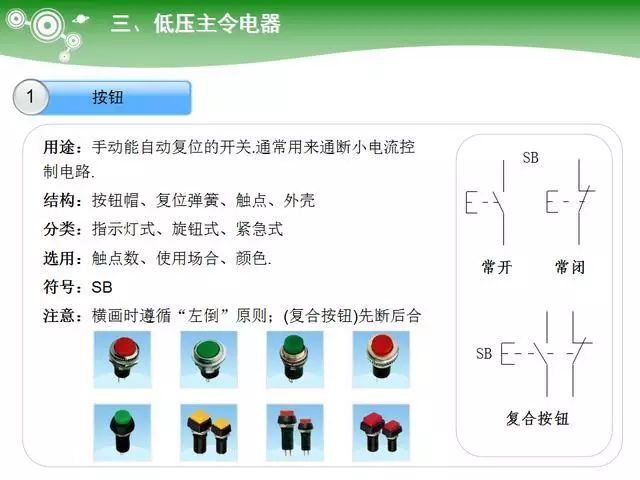

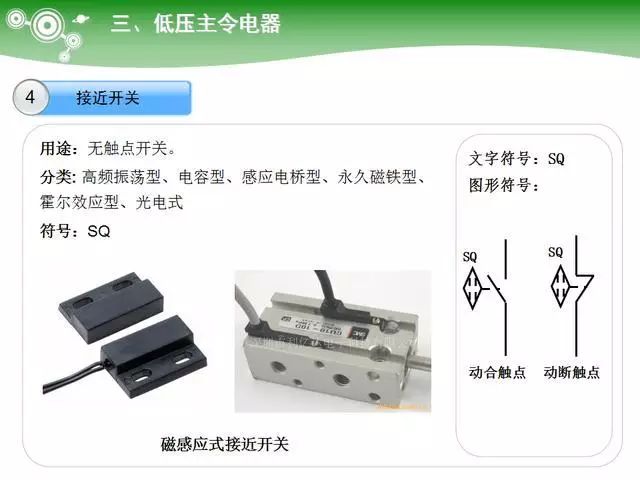

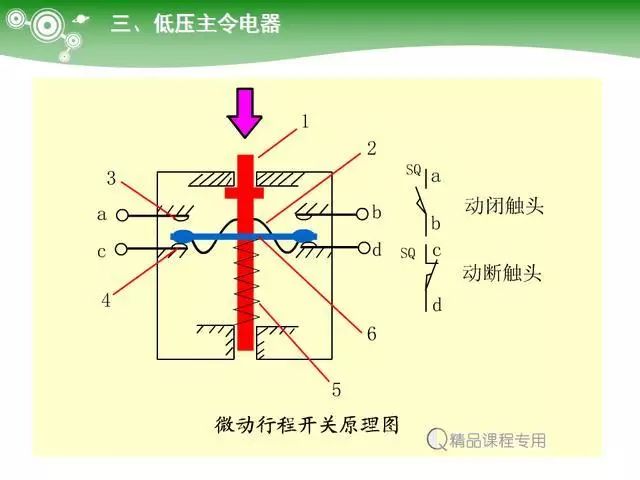

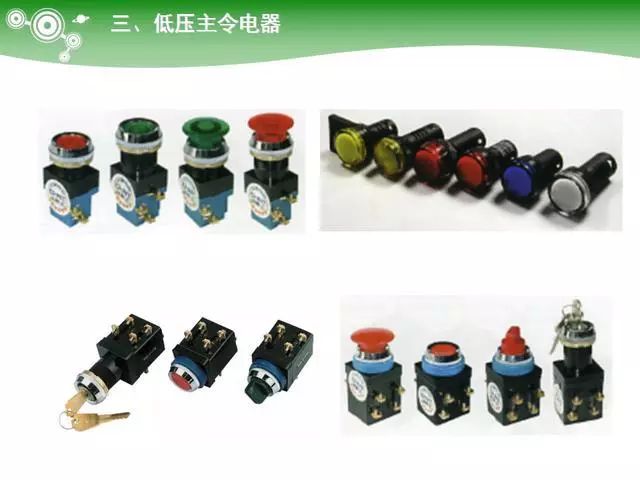

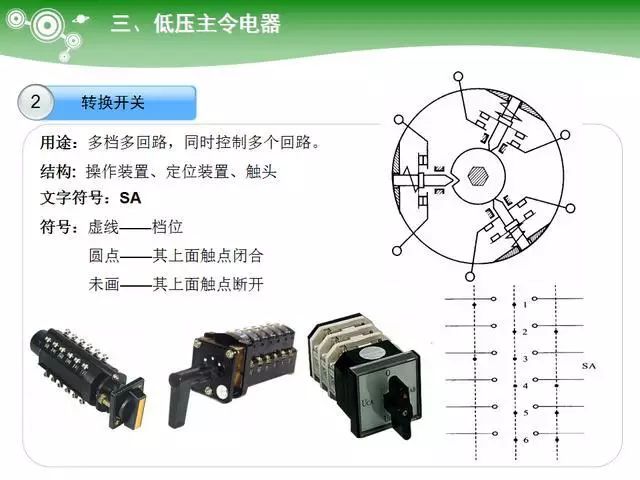

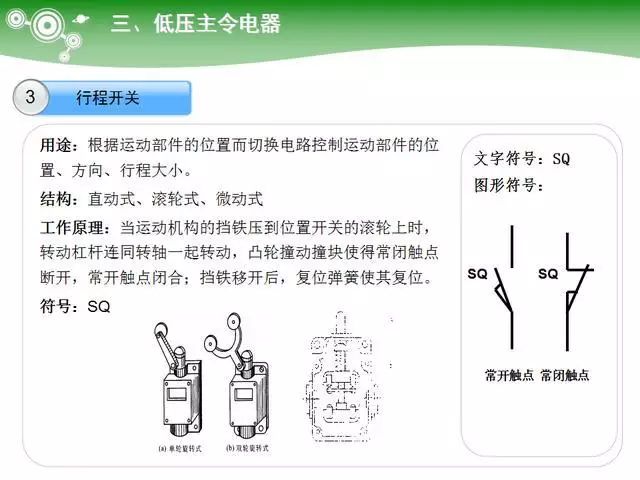

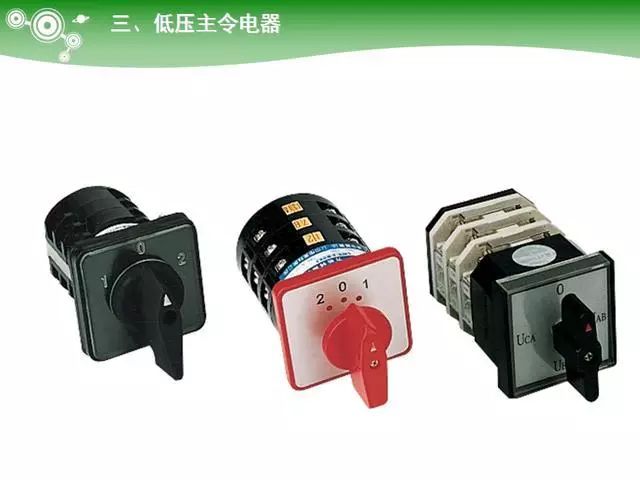

低压主令电器:用于发送控制指令，如按钮、主令开关、行程开关和万能转换开关等；

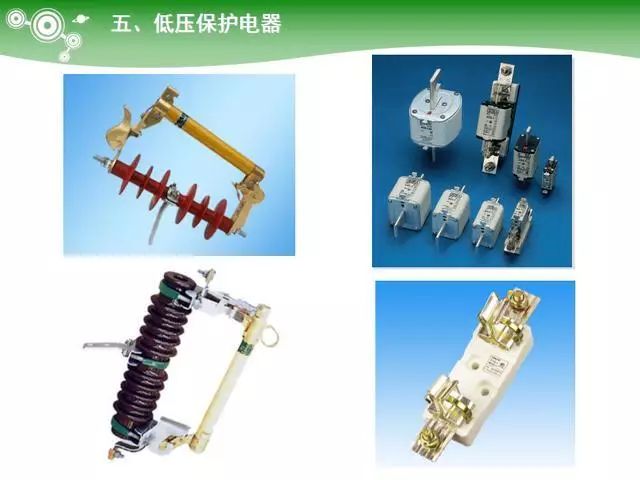

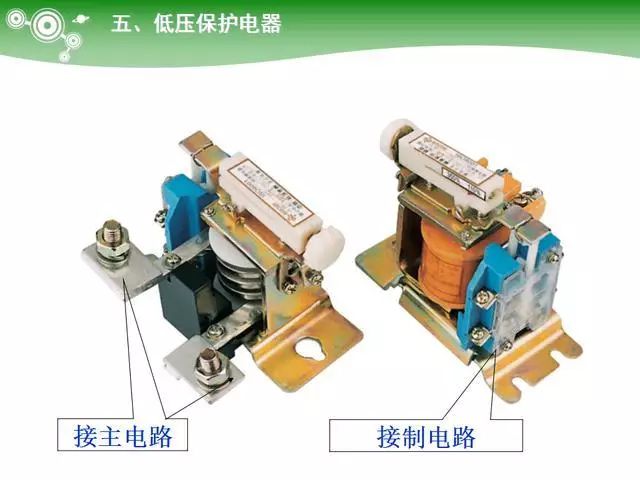

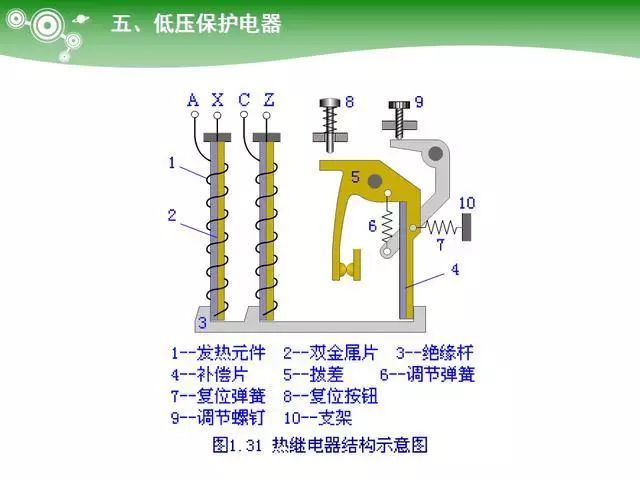

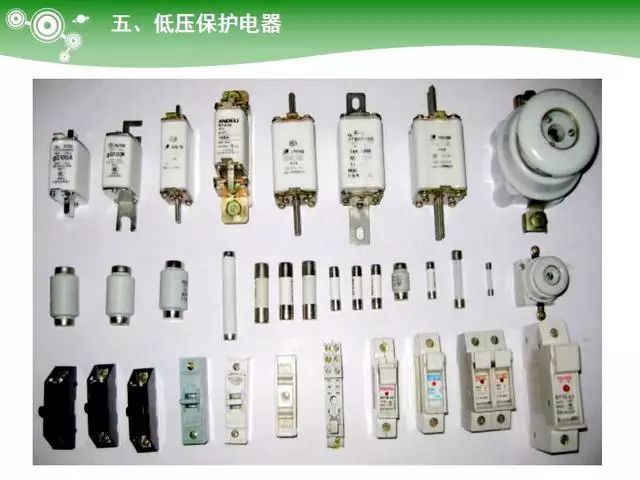

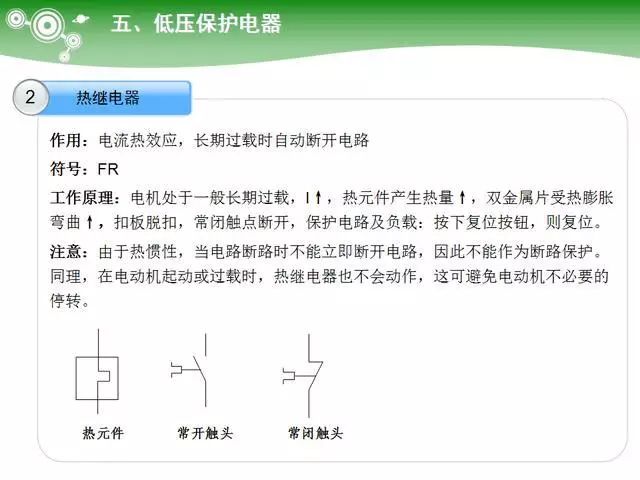

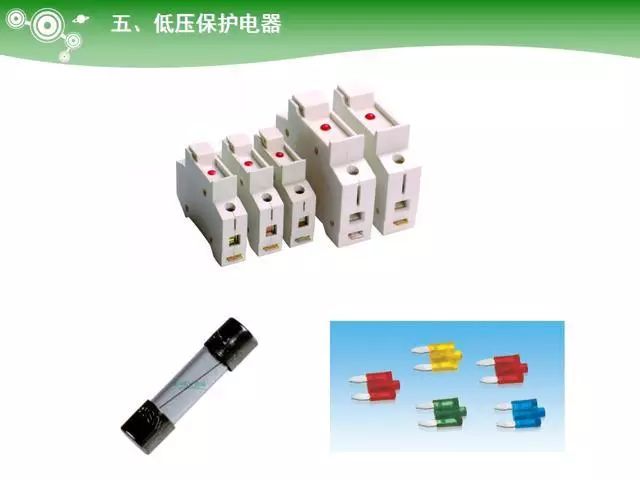

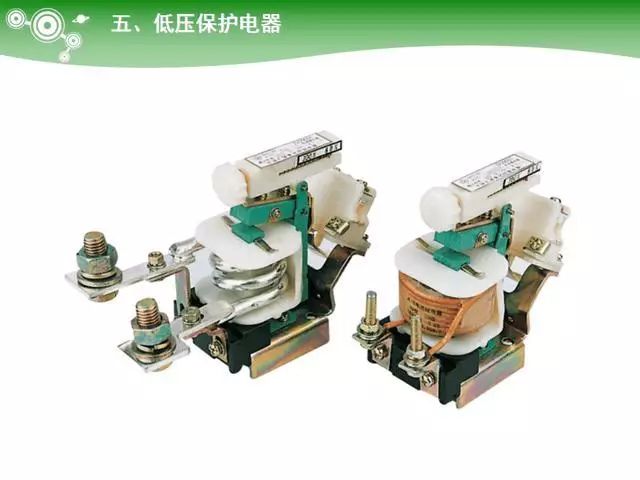

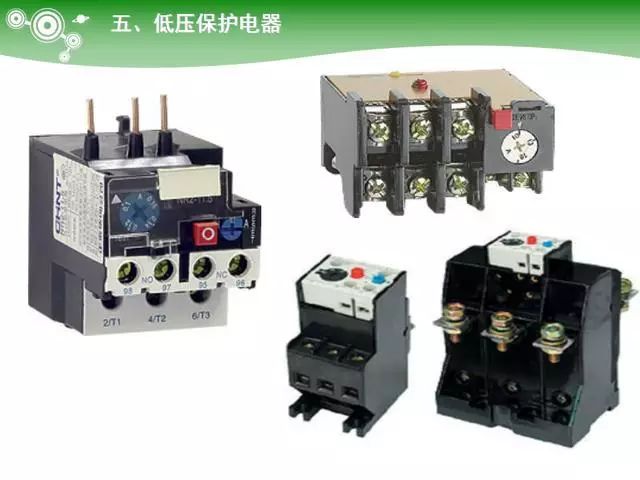

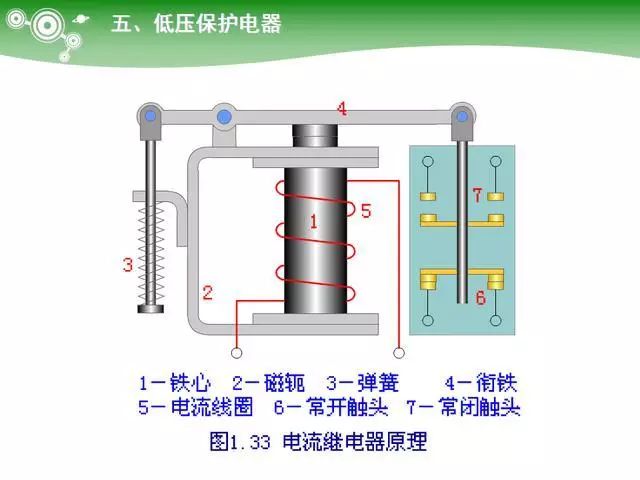

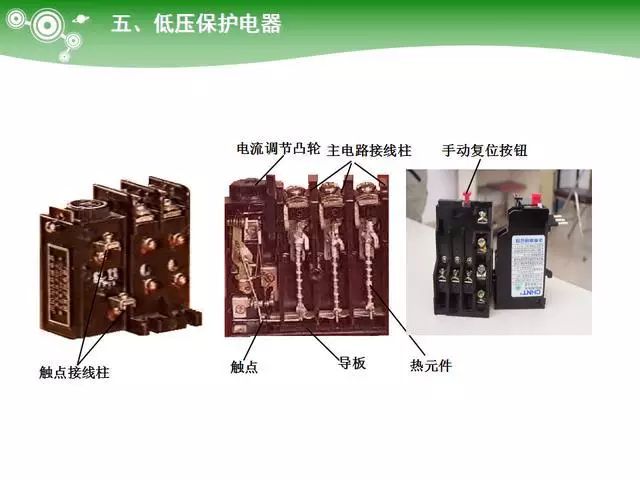

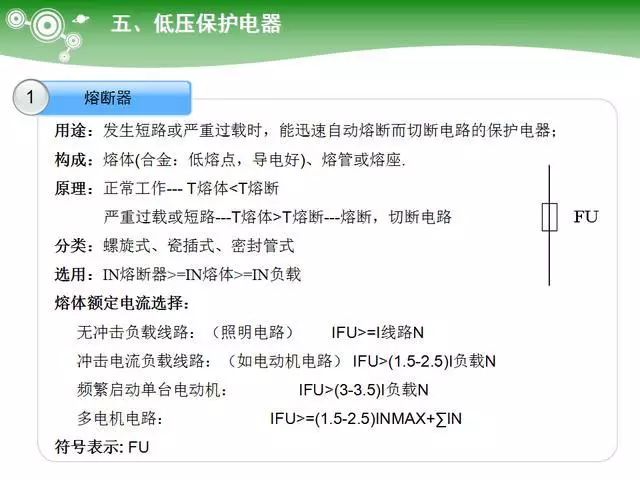

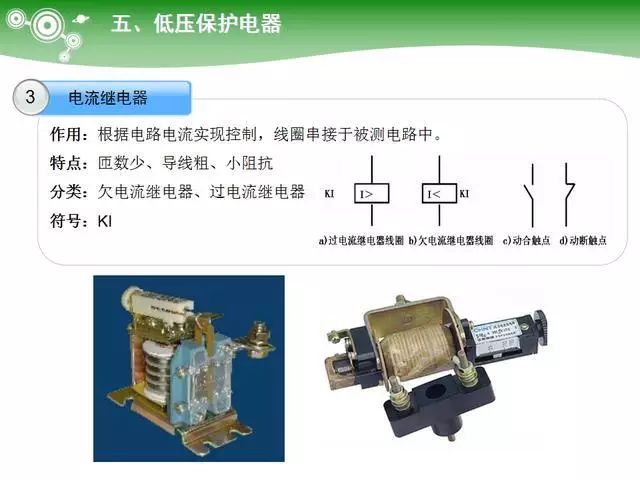

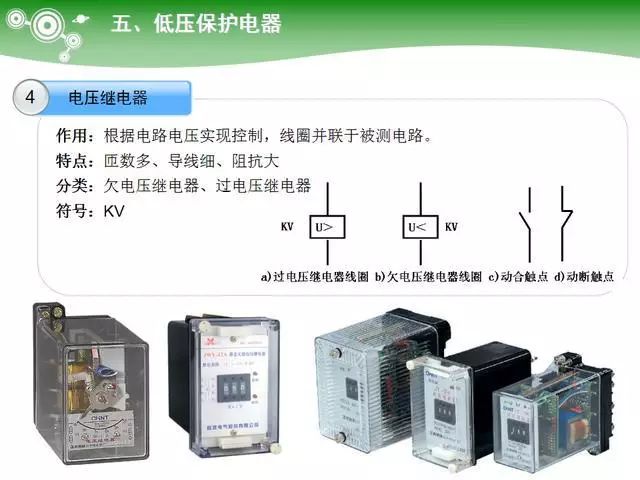

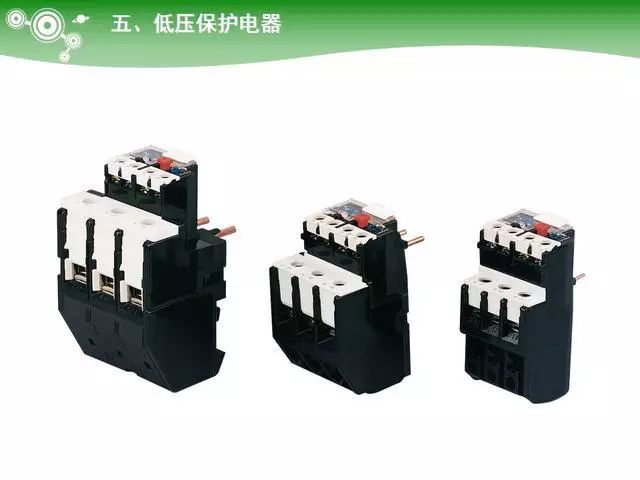

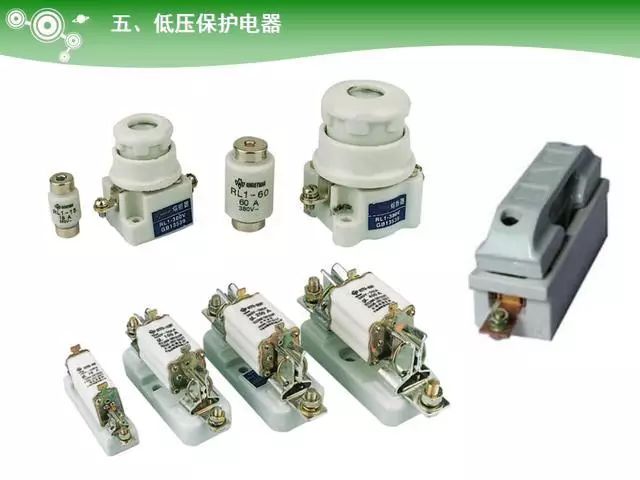

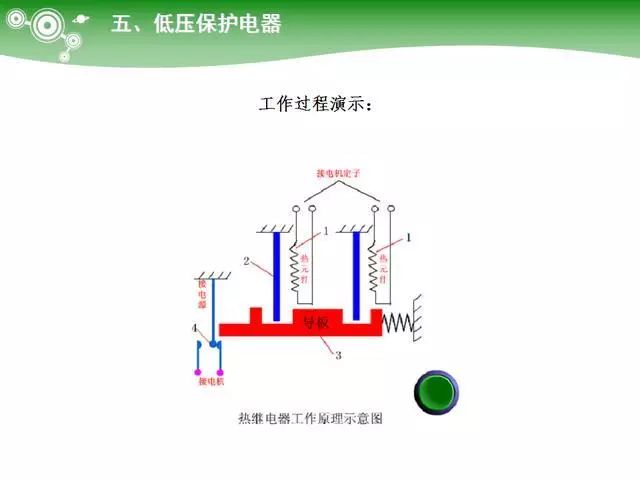

低压保护电器:用于安全保护，如熔断器、热继电器、电压继电器、电流继电器等。

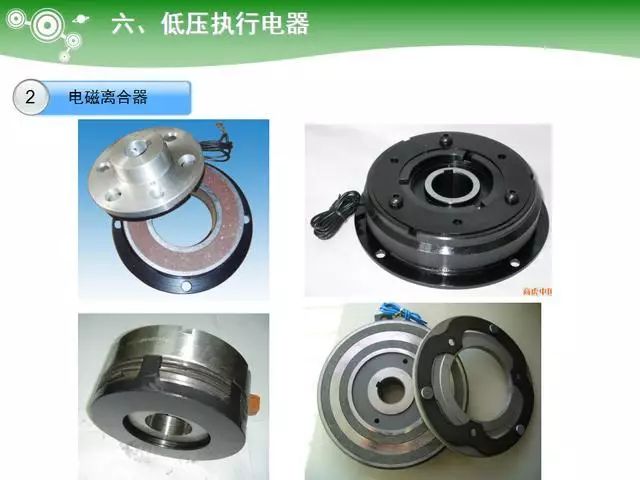

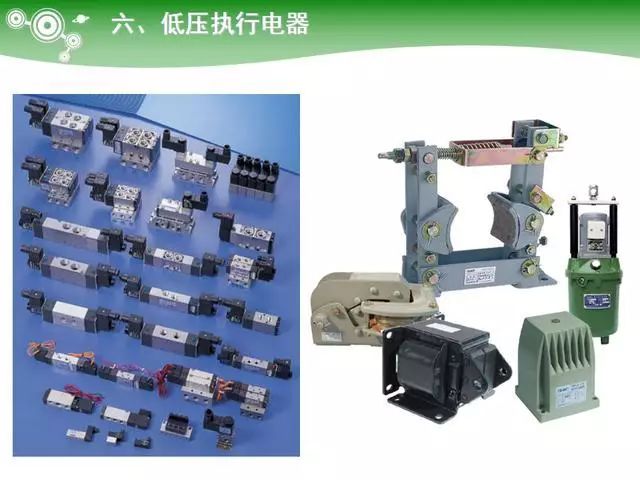

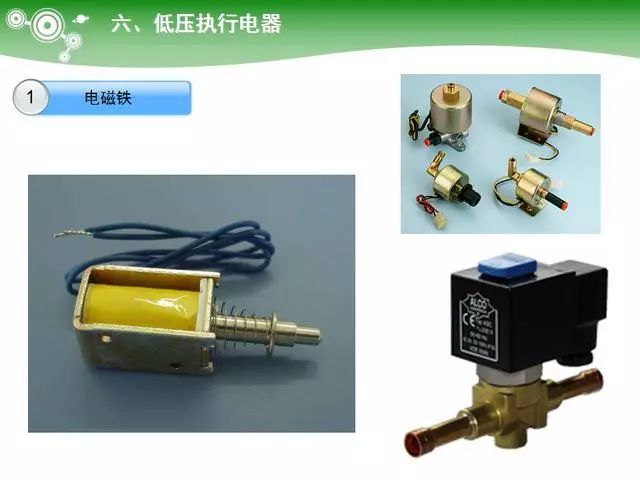

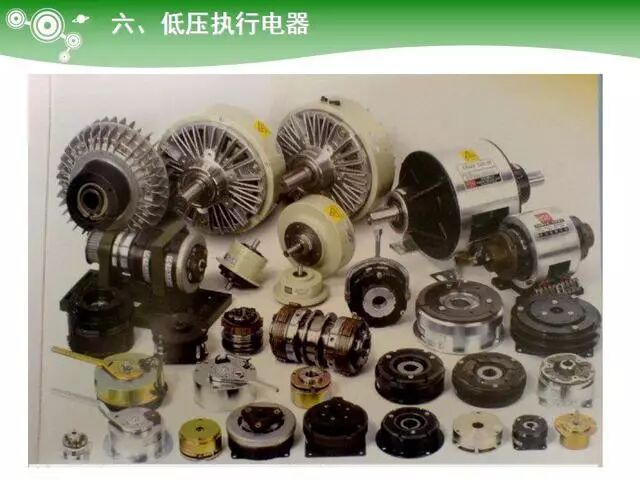

低压执行电器:用于执行和传动功能的电路，如电磁铁、电磁离合器等。

3、基本结构

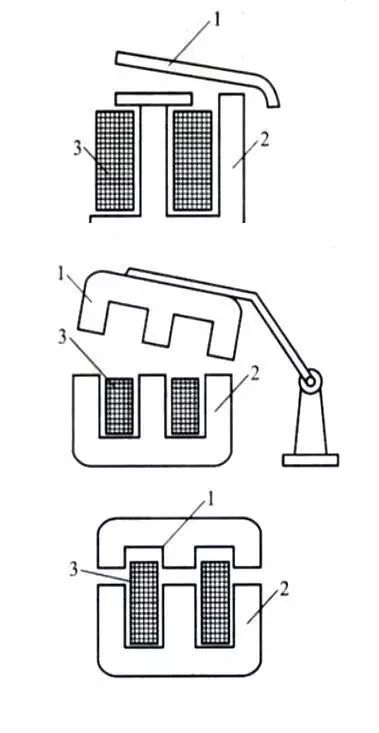

1）电磁机构

组成：吸引线圈、铁芯和衔铁组成，

衔铁的运动方式：直动式和拍合式。

吸引线圈作用：将电能转换为磁能，衔铁在电磁吸力作用下使铁芯吸合。

电压线圈：并联在电路中，匝数多、导线细。

电流线圈：串联在电路中，匝数少、导线粗。

交流线圈：短而粗，有骨架。

直流线圈：细而长，无骨架。

2）触头系统

触头用来接通和分断被控制电路。

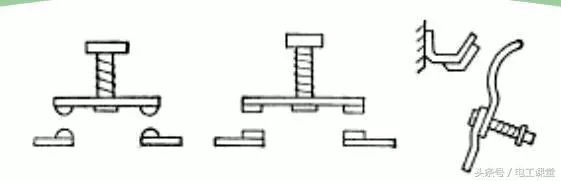

（1）触头接触形式：点接触、线接触和面接触。

（2）触头材料：镀银，嵌银

（3）灭弧：

①机械灭弧法：利用弹性力、迅速拉长电弧；

②缝灭弧法：分割电弧，并有冷却作用。如：纵缝陶土灭弧罩；

③栅片灭弧法：金属栅片分割电弧；

④磁吹灭弧法：电磁吸力的作用下迅速拉长电弧使用于熄灭直流电弧。

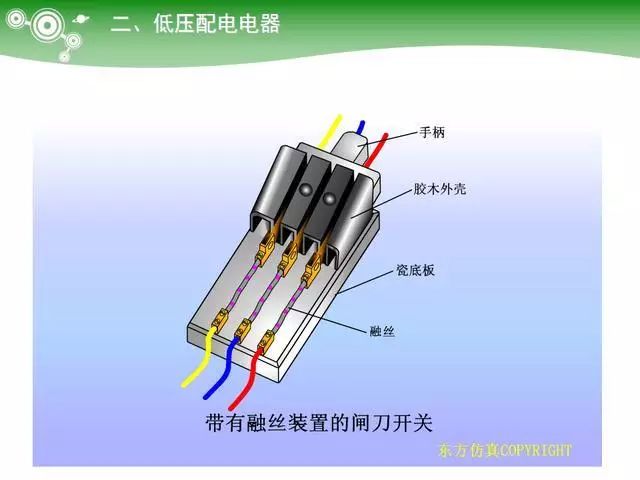

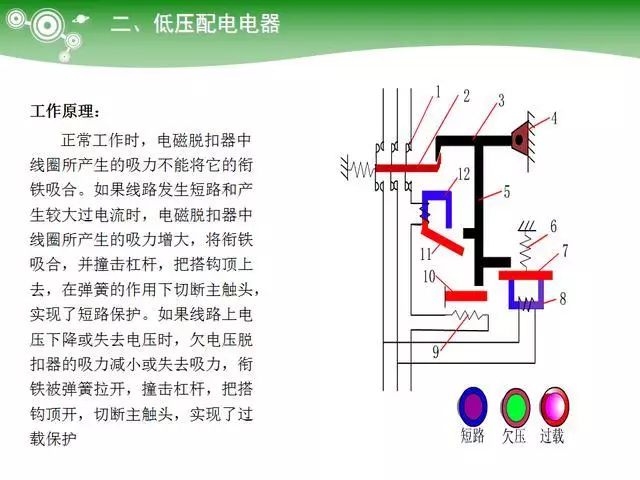

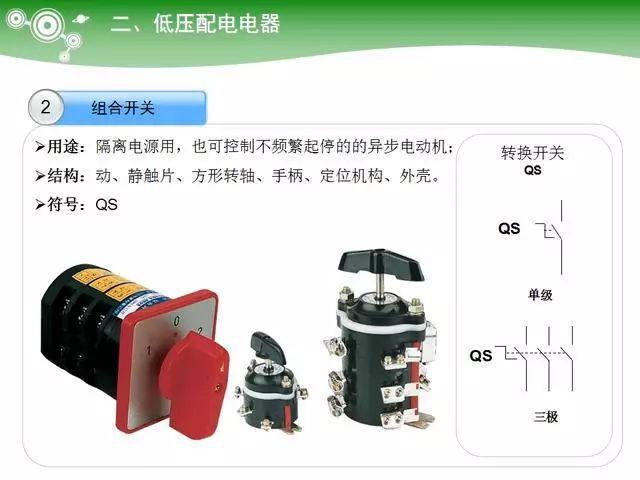

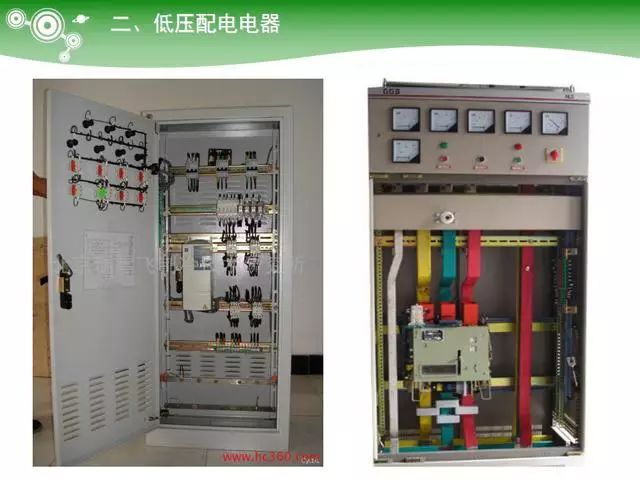

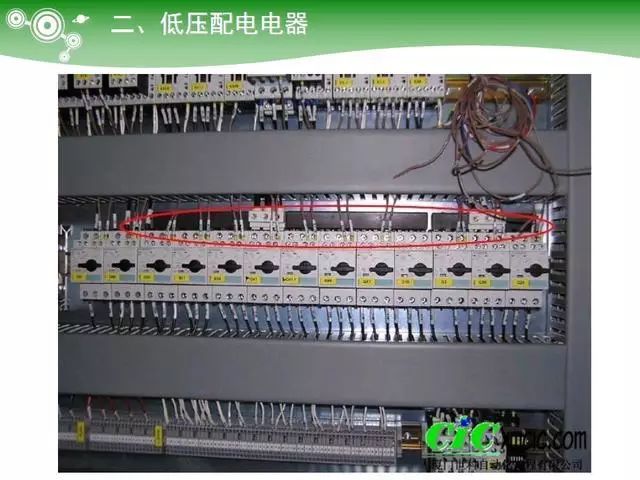

二、低压配电电器
