如何设计奥运鸟巢模具?怎么脱模!

文章出处:责任编辑:人气:-发表时间:2017-11-14 13:37【

中国智能制造工程师培训基地

11年案例教学法,一线企业实战经验

一对一教学,因材施教

工程师岗位,高薪就业

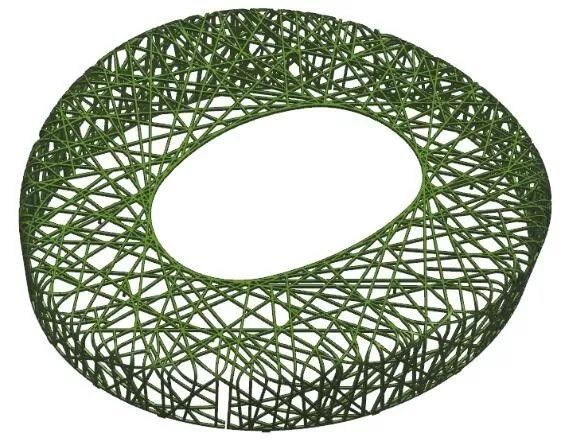

奥运鸟巢是非常有意思建筑物,模具行业也不甘落后,如果我们要设计一套模具来生产奥运鸟巢模型,那么如何进行设计呢?模型有点复杂,来一起激活下模具设计的脑细胞...

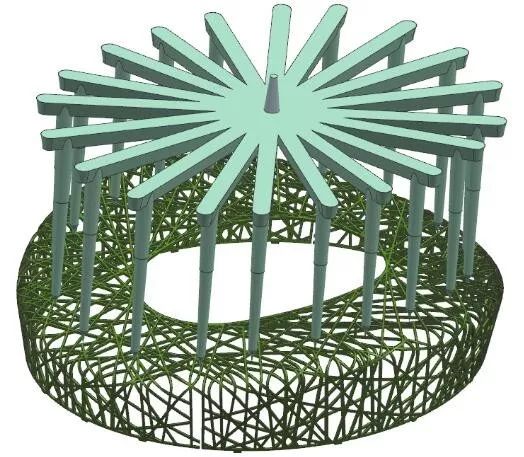

1. 浇注系统采用三板模点进胶方式,需设计多个进胶口才能把鸟巢产品打饱,如下图所示。

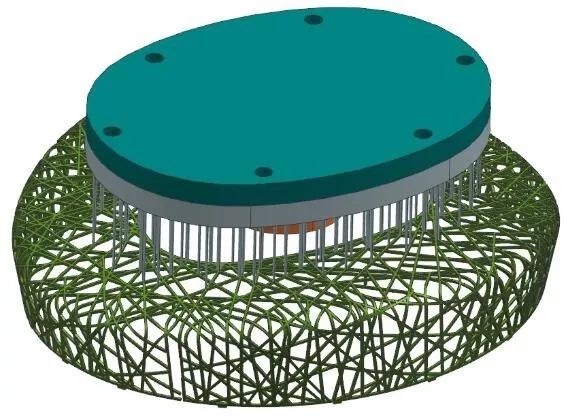

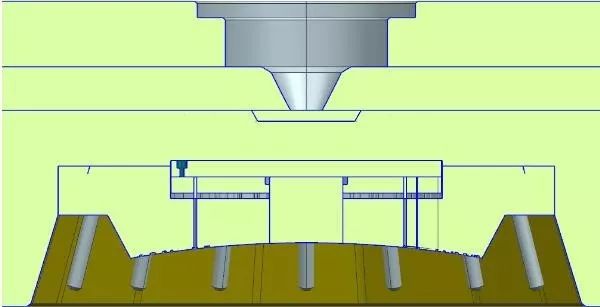

2. 后模要做结构,鸟巢胶位都出前模,为了防止产品粘前模,前模需做弹顶机构,如下图所示。

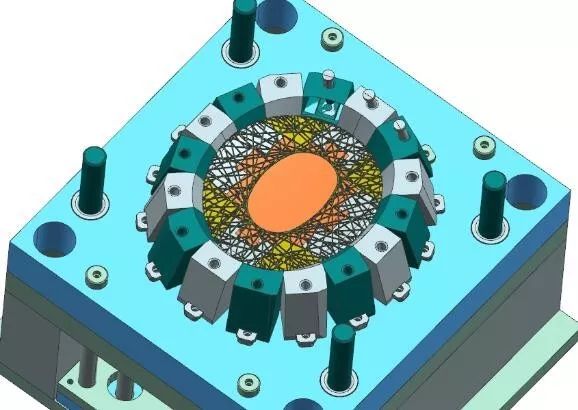

3. 鸟巢四周都是倒扣,需做滑块抽倒扣,滑块出后模,如下图所示:

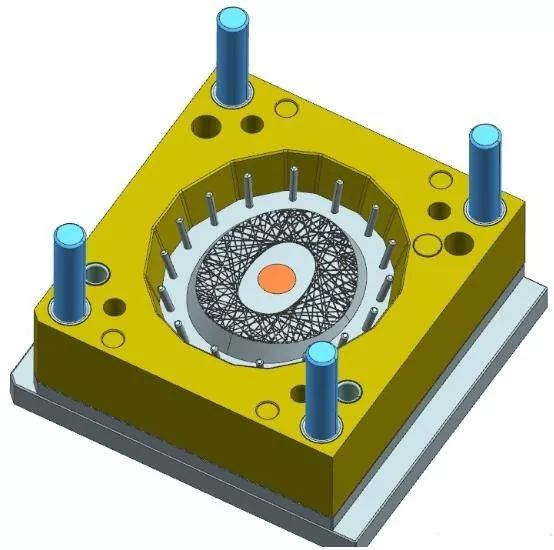

4.后模部分内圈也是整圈倒扣,需做整圈脱扣机构才能把产品顺利取出。

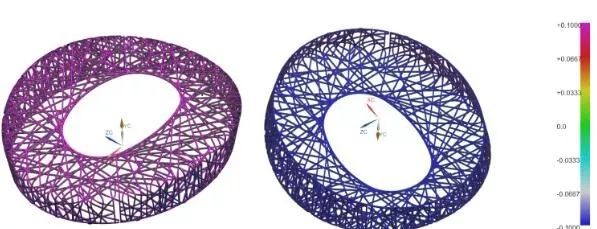

1)鸟巢内圈倒扣分析图



2)在B板底部加一块承板,B板与承板之间要打开,T块锁在承板上,打开后驱动粉红色的内滑块抽芯,黄色斜顶再顶出,取出产品。

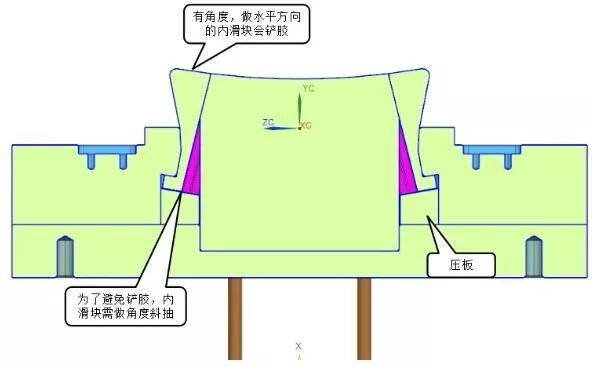

3)内滑块顶部有角度,做水平方向的内滑块会铲胶,为了避免铲胶,内滑块需做角度斜抽,如下图所示。



来源:青华模具
