如何在铣床上安装和校直虎钳?

文章出处:责任编辑:人气:-发表时间:2019-07-10 09:14【

虎钳应该是全世界使用范围最广的夹具了。通用性高,价格实惠,而且样式和尺寸齐全。虎钳是经常和我们打交道的工具,随着经验积累,虎钳必要的安装过程也会明显加快。

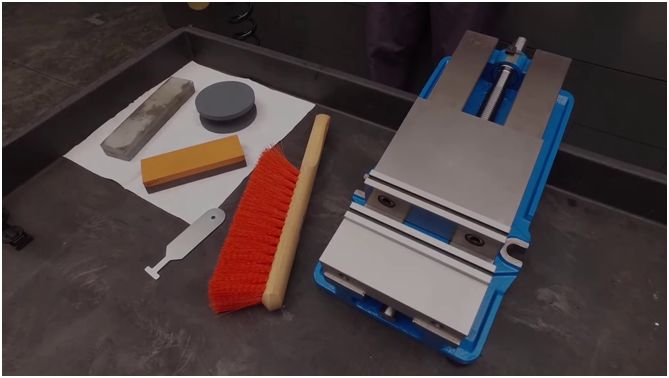

安装和校直的工作,需要事先准备,因为在大部分的车间,这些东西通常都会出现在不同的位置。


比如说清理切屑用的刷子,可能在你看得见的地方,而防锈油却需要你花点时间在车间里寻找……


所以为了工作效率,你需要事先找齐所有东西,等到需要用的时候,你能轻易的拿到,而不是把调试的时间浪费在找工具上。

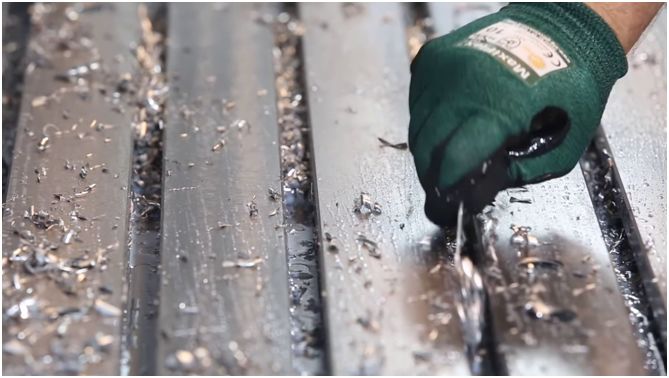

在清理机床时,防护手套是必要的,机床里的切屑很锋利,冷却液也很容易造成打滑,不带手套很容易出现安全事故。



在工具都已经准备好,机床的工作台也清理完成后,我们就开始今天的重头戏,校直虎钳。


如果不是非常非常幸运,我们直接将虎钳放在机床的工作台上很可能是歪的,这就需要我们对虎钳的位置进行调整了。有的虎钳需要2个螺栓固定,有的需要4个压板固定,虽然固定的方式不同,但调整的原理基本一样。



首先,稍稍锁紧左右的2个螺栓/压板,然后松开其中的一个。


接着用校表先靠在螺栓锁紧的那一侧,用手轮移动Y轴,在确认校表的球头部分与虎钳的钳口接触后,调整校表的表盘,让校表的指针指向“0”。

然后摇动手轮移动X轴,在移动的过程中,如果看到读数越来越大,而且很可能会超过校表的行程,你可以一边移动,一边用橡胶锤敲击虎钳靠近手柄的地方,对虎钳的位置进行调整。如果读数越来越小,则不用担心,可以在移动到钳口的另一侧时再做调整。


重复上面的2个步骤,直到校表在钳口两侧的读数一样。


最后锁紧全部的螺栓/压板,并进行最后一次的测量,确认虎钳在锁紧后依然是直的。
