刀具半径补偿

文章出处:责任编辑:人气:-发表时间:2015-12-16 10:02【

经过一定时间的加工和操作后,刀具的磨损是不可避免的,主要体现在刀具的半径和长度上,因此刀具补偿包括刀具半径补偿和长度补偿。这次先介绍一下半径补偿。

刀具半径补偿指令格式


式中G17─刀具半径补偿平面为XY平面;

G18 刀具半径补偿平面为XZ平面;

G19 刀具半径补偿平面为YZ平面;

G40 刀具半径取消;

G41 刀具半径左补偿;

G42 刀具半径右补偿;

XYZ─刀补建立或取消的终点坐标;

DD值用于指令偏置存储器的偏置号。

G41与G42的判断方法

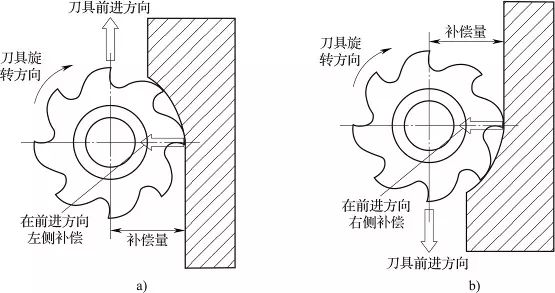

从补偿平面外的另一个坐标轴的正向向着负向观察,并顺着刀具的前进方向看,如果刀具位于工件轮廓的左侧,则称为刀具半径左补偿;如果刀具位于工件轮廓的右侧,则称为刀具半径右补偿。如下图所示。


a)左补偿                            b)右补偿
