机械制图之断面图

文章出处:责任编辑:人气:-发表时间:2016-01-29 13:52【

在上一次和大家一起分享了阶梯剖视图的相关知识,这次来和大家一起交流一下另外一种视图——断面图。

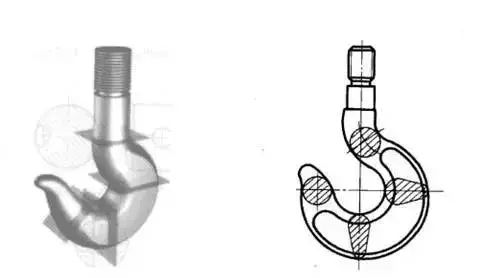

假想用剖切平面讲机件的某处断开,仅画出断面的形状,这种图形称为断面图(简称断面)。如下图,仅画了一个主视图,并在几处画出了断面形状,就把整个吊钩的结构形状表达清楚了,比用多个司徒或剖视图显得更为简单、明了。

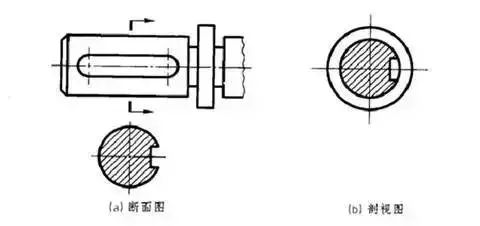

断面与剖视图的区别在于:断面只画剖切平面和机件相交部分的断面形状,而剖视图则需要把剖视和断面后可见的轮廓线都画出来,如下图为轴端的剖视图和断面图的比较。


根据断面图在图纸上的配置的位置不同,分为移除断面图和重合断面两种。

移除断面图:画在视图轮廓线以外的断面图

如下图(a)(b) (c) (d)所示均为移除断面图


重合断面图:画在视图轮廓线以内的断面图。
