在前几讲，我们主要讲了从外部表达机件的几种表达方式，接下来几讲，我们将和大家分享一下，剖视图的几种表达方式。

当机件内部形状比较复杂时，视图中会出现很多虚线，这些虚线与外轮廓线交错重叠在一起，必然造成层次不清，不便于绘图、读图和标注尺寸。为了解决这个问题，画图时通常采用剖视图的方法来表达机件的内部结构。

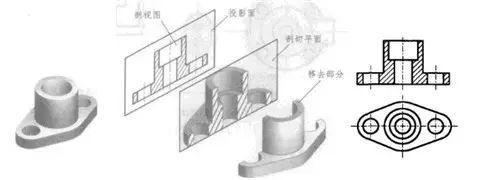

1）剖视图是用假想的剖切平面把几件剖开，然后移除观察者与剖切平面之间的部分，将剩余的部分向投影面投影，这样得到的图形就称之为剖视图。剖切平面与机件接触的部分称之为剖面。剖面是剖切平面与物体相交所得的交线所围成的图形。因为剖切平面是假象的，实际上机件仍是完整的，所以画其他图时，仍按完整的机件画出。

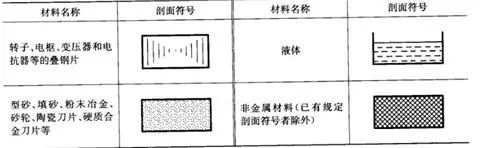

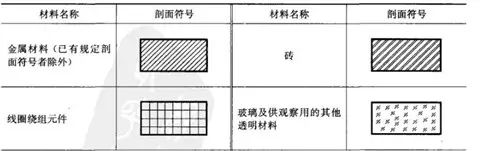

2)下面我们来看一下几种常见的剖面符号

3）剖视图的标注：

对剖视图标注的目的是为了判断剖切位置和剖切后的投影方向，从而找出各视图之间的对应关系。剖视图本身不能反映剖切位置，只能在其他视图上表示。

4）剖视图注意的事项：

A、在同一视图中，统一机件的所有剖视图的剖面符号要一致。

B、尽量使剖切平面通过内部结构比较复杂的部位（如孔、沟槽）的对称平面或轴线，以便清楚的表达机件的内部结构。

C、剖切平面后的可见轮廓应全部画出，不得遗漏。
