轮廓加工实例

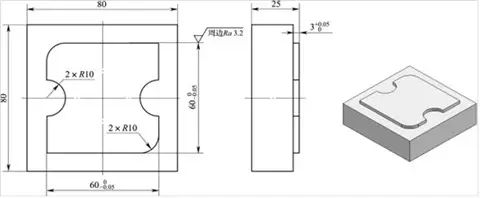

本次课程以下图所示为例，编写平面轮廓的加工程序。已知毛坯尺寸为80mm×80mm×25mm。
图 轮廓加工
图中，加工部位是长宽都为60mm，深度为3mm的台阶，台阶的轮廓外形由直线和圆弧组成，在轮廓中存在半径为10mm的凹圆弧，所以选择刀具时，刀具的半径必须小于10mm，本例选择直径16mm的平底铣刀，轮廓外形有一定的公差要求，编程时需要采用刀补的方式编程，为保证零件加工表面质量，刀补的建立和取消放在轮廓之外，并沿切线切入和切出，其加工路线如下图所示。

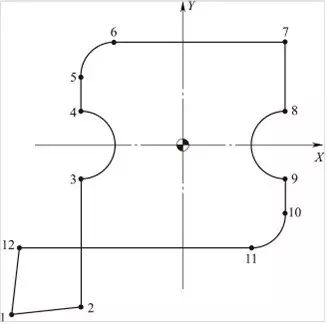

加工路线图
如图5－13所示，台阶的加工深度为3mm。台阶的深度有一定的有公差要求，为了保证尺寸精度，加工时Z向分粗、精加工，粗加工选择背吃刀量为2.5mm，精加工选择背吃刀量为0.5mm。
（2）主轴转速（n）
已知刀具直径为16mm，材料为高速钢，取切削速度vc为20m/min。其主轴转速为：
（3）进给速度
已知键槽铣刀的齿数为2齿，取每齿进给量为0.05mm/z。其进给速度为：
