您好,欢迎来到众跃教育培训中心! 会员登录|注册 加入收藏|在线留言|网站地图|关于众跃

济南数控模具科技研究所官方网站—众跃教育

高端课程,短期培训,快速掌握,高薪就业 15年专注数控技术培训,引领工业智能化就业新风潮

全国报名热线:

0531-85708996

热门关键词: UG培训CAD培训3D打印技术培训三维造型数控培训

众跃教育
当前位置:首页 » 众跃教育资讯中心 » 技术交流 » 零下10℃以下的冬天,焊接应该如何控制?

零下10℃以下的冬天,焊接应该如何控制?

文章出处:责任编辑:人气:-发表时间:2022-12-30 10:55【

图片济南数控模具科技研究所”关注

行业前沿、机械视频,数控加工技术、3D打印、工业机器人、生产工艺、模具、机床、等前沿资讯在这里等你哦

进入冬季,环境温度较低,如果没有防护措施进行钢构件焊接作业,对钢构件的焊接质量会产生重大影响。

如在低温下焊接,会使钢材脆化,也会使焊缝和母材热影响区的冷却速度加快,易于产生淬硬组织,脆性增大,这对于建筑钢结构常用的低合金钢(如Q345)的焊接危害性很大。

因此,冬季焊接施工必须要严格按照工艺要求实施,不得盲目焊接。


焊材要求

1. 严格焊材库的管理,焊条必须按标准进行烘干,烘干次数不得超过2次在空气中的暴露时间不得超过2小时。如现场没有烘箱必须及时申请配备,并安排专人焙烘、发放。

2. 焊工持保温桶领取焊条,一次领用不得超过半天用量;焊接过程必须盖好保温桶盖,并使保温桶保持通电状态;定位焊时一次只能取用1根;焊接时一次取用不得超过3根。严禁焊材外露受潮,如发现焊材受潮不得再次使用。

3. 焊丝如在四小时内未用完,应退回焊材一级库保存,不允许留在送丝盘上。

4. 气体保护焊采用的二氧化碳,气体纯度不宜低于99.9%(体积比),含水量不得超过0.005%(重量比)。

新瓶气体使用时,必须倒置24小时后打开阀门把水放尽方可使用,防止冻结。瓶内气体高压低于1MPa时应停止使用。焊接前要先检查气体压力表上的指示,然后检查气体流量计并调节气体流量。使用时瓶口必须接加热装置。

5. 气瓶必须存放在0℃以上的环境里。使用瓶装气体时,瓶内气体压力低于1N/mm2时应停止使用。在零度以下使用时,要检查瓶嘴有无冰冻堵塞现象。

焊前一般要求

1. 清除待焊处钢材表面的水、氧化皮、锈、油污。

2. 焊接作业区的相对湿度不得大于90%。

3. 当焊件表面潮湿或有冰雪覆盖时,应采取加热去湿除潮措施。

4. T形接头、十字形接头、角接接头和对接接头主焊缝两端,必须配置引弧板和引出板,其材质应和被焊母材相同,坡口形式应与被焊焊缝相同,禁止使用其它材质的材料充当引弧板和引出板。

5. 手工电弧焊和气体保护电弧焊焊缝引出长度应大于25mm。其引弧板和引出板宽度应大于50mm,长度宜为板厚的1.5倍且不小于30mm,厚度应不小于6mm;

非手工电弧焊焊缝引出长度应大于80mm。其引弧板和引出板宽度应大于80mm,长度宜为板厚的2倍且不小于100mm,厚度应不小于10mm。

6. 焊接完成后,应用火焰切割去除引弧板和引出板,并修磨平整。不得用锤击落引弧板和引出板。

冬季施焊措施(焊接环境温度零下5°C以下)

1. 设置防护棚:

在室外施工,当环境温度低于-5℃时,必须在焊接区域设置防护棚,以提高焊接环境温度、并防风防雨。

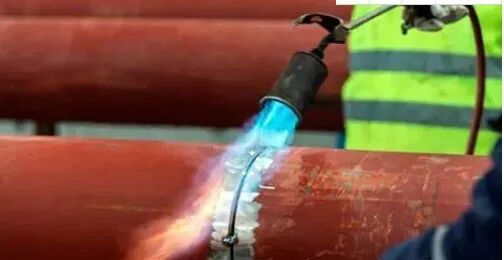

2. 焊前预热:

焊前应对焊缝进行预热,预热区域应在焊接坡口两侧,必要时采用伴随预热的方法,确保预热温度和层间温度。

加热温度为80—150℃,预热范围为焊缝各侧面的1.5t(t为板厚),且不小于100mm。

测温采用远红外测温仪,测温点在距坡口边缘75mm处,平行于焊缝中心的两条直线上。

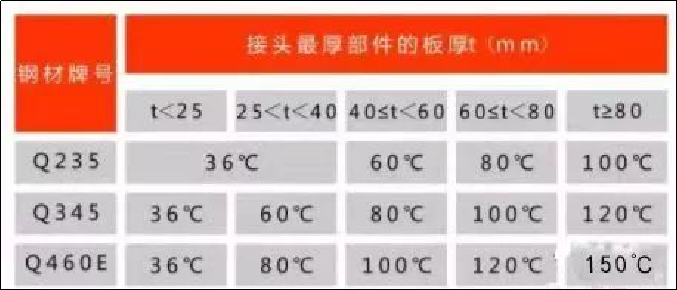

2.1. 焊缝预热温度



注:Q345GJ预热温度参照Q345执行;Q390、420预热温度参照Q460;当板厚t=100~110mm时,Q420、Q460和铸钢件的最低预热温度为180℃。

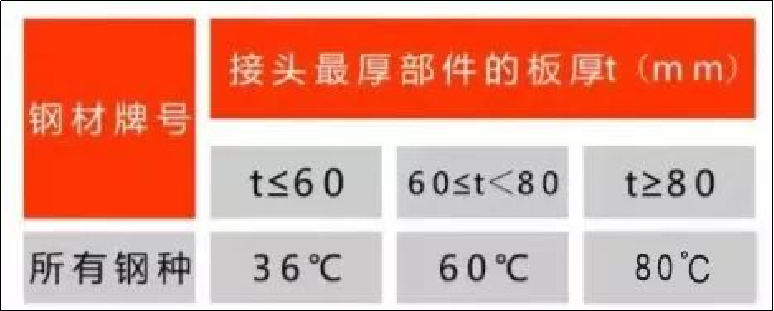

2.2. 定位焊预热温度比正式焊缝高30~50度。



焊速与焊道布置

手工电弧焊平、横、仰焊焊接速度以规定每根焊条焊接的焊缝长度;气体保护焊以单道焊缝不允许摆动,焊层厚度控制在5-6mm,焊条(炬)与工件夹角不小于30°。立焊时允许最大摆动宽度:15mm ~20mm。

焊后缓冷

在零度以下厚钢板焊接完成后,在焊缝两侧板厚的2-3倍范围内,应采取保温暖冷措施,并使焊缝缓慢冷却,冷却速度应不大于10℃/min。

6 Q460钢材的特殊焊接要求

6.1Q460E钢材焊接应由焊接考试合格的焊工进行施焊。

6.2Q460E钢材在0℃以下不得进行焊接,如必须进行焊接就要搭设保暖棚,保证保暖棚中的环境温度在0℃以上。

济南数控模具科技研究所


大中专毕业生岗前就业实训基地——济南数控模具科技研究所主要开展CAD/CAM高级编程、UG五轴编程、数控机床维修、注塑模具设计、冲压模具设计、逆向造型、工业机器人、3D打印等岗前培训。一次报名终身学习,培训期间,老师采用阶段性测试,充分把控学员学习进度,小班授课、一对一辅导、理论与实践相结合、学会为止,学完后免费推荐就业。研究所长期为学员提供技术支持及就业服务。济南数控模具科技研究所全体师生欢迎您的参观与学习,研究所现位于济南市章丘区潘王路20333号A4栋4号门。

咨询热线:0531-85708996

相关资讯
