机械制图是工厂技术人员必须掌握的知识。有些技术人员以前没有学过“机械制图”，在生产中凭着见得多了也能看懂加工图纸。但是，也正是这种没有基础的感觉可能会造成错误，比如将加工部位弄反掉。本文总结了机械制图的投影知识，供大家参考。

一、机械制图投影法

依据投影原理表示物体的形状，可将物体置于任何象限内，一般将物体置于第一限象而得到投影视图的方法称为第一角投影法，因此同理可得第二、三、四角投影法。

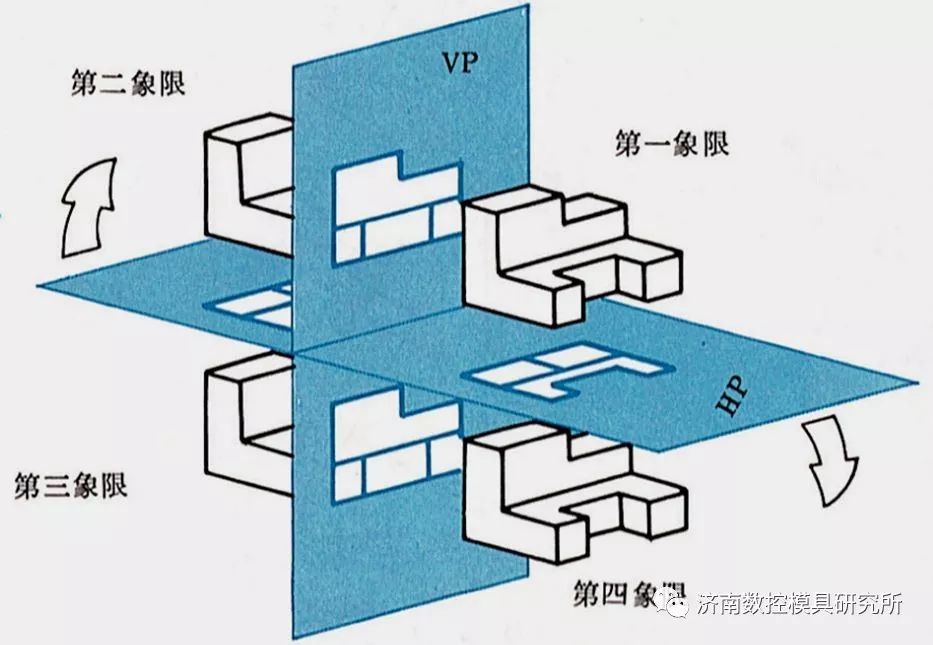

空间的四个象限

物体与四个象限

第二角投影法与第四角投影法所得视图重迭，制图与读图不易，所以不适用。

二、第一角与第三角法的区别

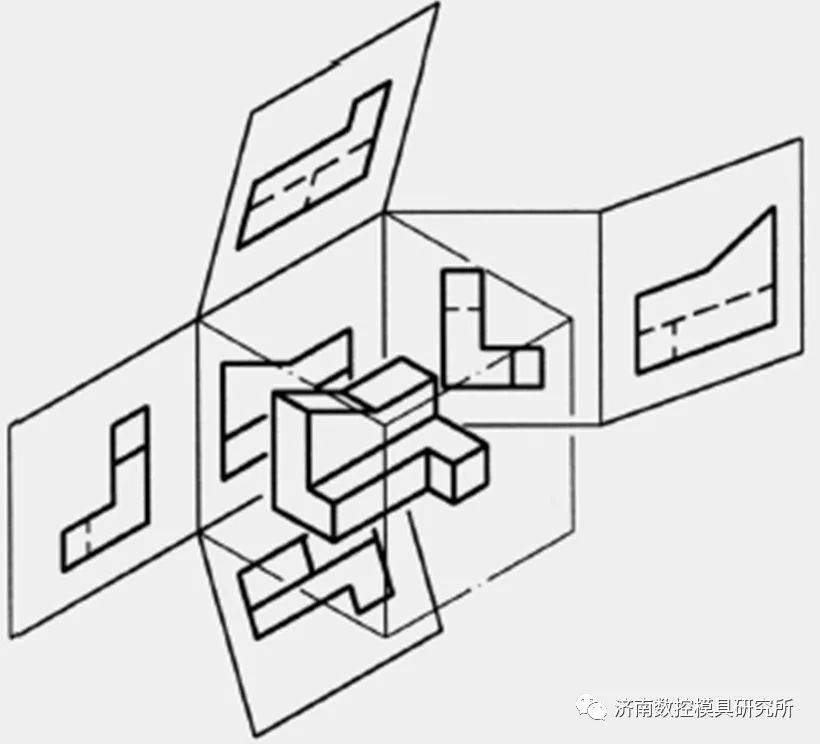

第一角法：物体置放于第一象限时，得到的投影视图的方法，称之。主从关系：观察者→物体→投影面

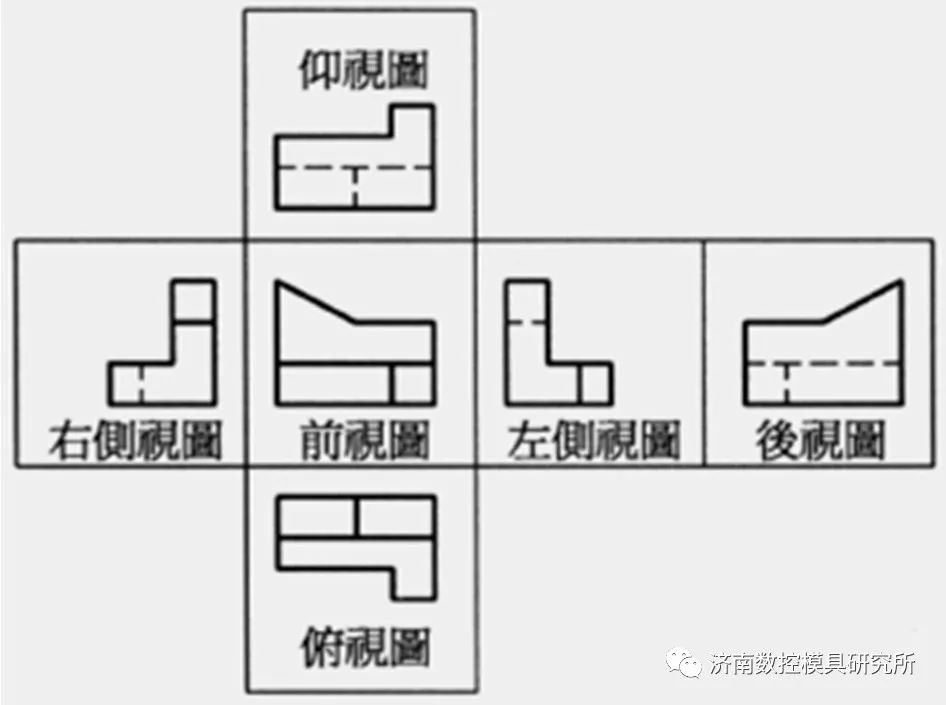

第一角法

第三角法：物体置放于第三象限时，得到的投影视图的方法，称之。主从关系：观察者→投影面→物体

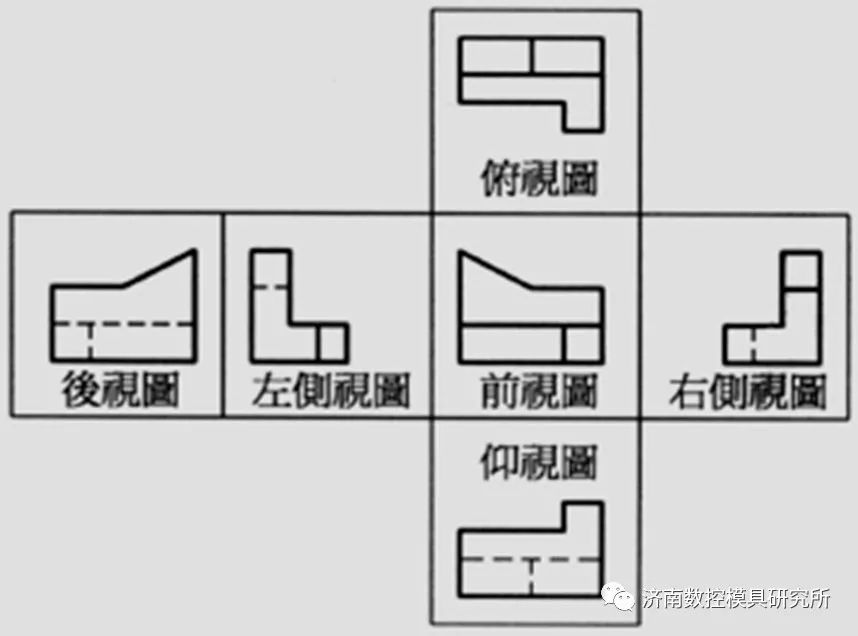

第三角法

第一角法：大部份使用于欧洲国家（如英国、德国、瑞士等）；

第三角法：与我们观看物体位置的方向相同，因此美国、日本等国，使用此种投影法；

中国国家标准CNSB1001规定，第一角法与第三角法皆适用，但同一张图中，不得同时采用。

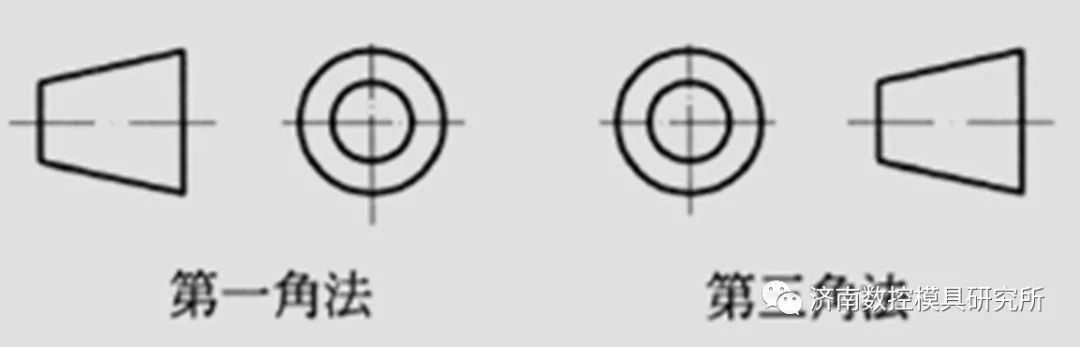

机械图纸中一般要用如下图示注明所用投影法：

投影法的表示
