什么是真五轴?什么是假五轴?与三轴机床有什么区别?

文章出处:责任编辑:人气:-发表时间:2022-08-30 16:36【
随着汽车行业大量兴起,五轴数控机床越来越多。但在目前的市场上,真五轴(有RTCP功能)机床很少,假五轴(只做分度功能)机床很多。什么叫真五轴、什么叫假五轴,与三轴有什么区别?下面说明如下。


真五轴就是有RTCP功能。能根据主轴的摆长及旋转台的机械坐标进行自动换算。在编制程序时,只需要考虑工件的坐标,不需要考虑主轴的摆长及旋转台的位置。

是否是真五轴,不是看五个轴是否联动,假五轴也可五轴联动。主轴要是有RTCP真五轴的算法。就是做分度加工,有RTCP功能的真五轴只要设置一个坐标系,只需要一次对刀设坐标。而假五轴则麻烦很多。

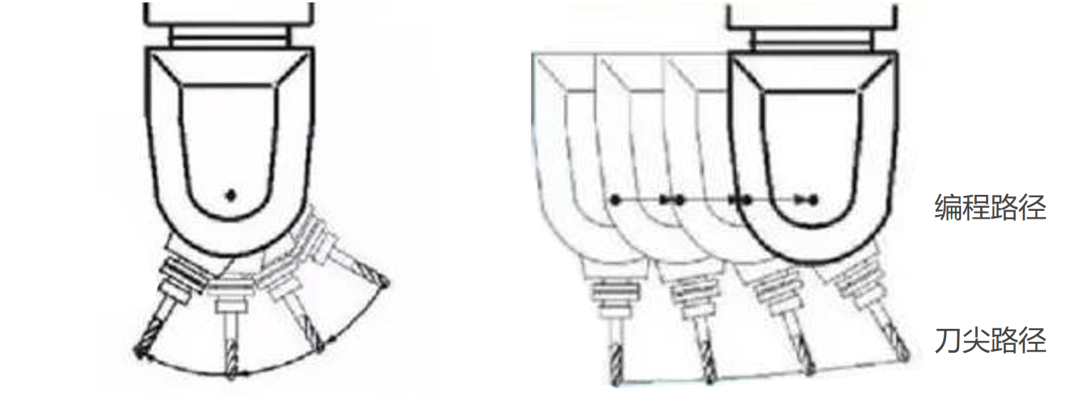

没有RCTP功能的情况

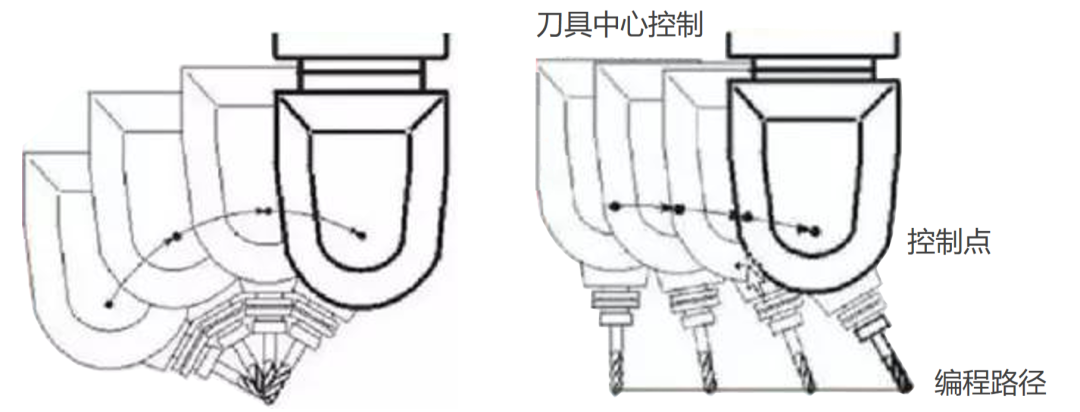

有RCTP功能的情况

拥有RTCP功能的数控系统,可以直接使用刀尖编程,无需考虑旋转轴中心距离。应用RTCP模式后,编程5坐标加工就可以直接针对刀具刀尖而不是旋转主轴头的中心,因此编程就会变得简单、高效很多。


从图中我们可以看到,对于双转台假五轴,需要设置多次坐标,达到分度加工的目的。但如果是摆头式五轴,则分度加工也不可能完成,因为摆头五轴,在向下加工的时候,不是单独的Z运动,是Z与X或Y一起运动。此时的假五轴,编程将十分麻烦,调试更加困难,此时也不能使用三轴的G51偏移功能。
