液压刀柄的典型产品 | 数控刀具选用指南148

文章出处:责任编辑:人气:-发表时间:2022-12-17 09:15【

图片济南数控模具科技研究所”关注

行业前沿、机械视频,数控加工技术、3D打印、工业机器人、生产工艺、模具、机床、等前沿资讯在这里等你哦

采用这一刀具夹紧系统,可使系统径向圆跳动误差精度和重复定位精度控制在3μm以内。由于刀柄内存在有高压油液压力,当刀具被夹紧时,内藏的油腔结构及高压油的存在大大地增加了结构阻尼,可有效防止刀具和机床主轴的振动。


(本篇选自《数控刀具选用指南》第八章第五节(一)液压刀柄




1. 森泰英格液压刀柄


(1)产品简介:液压刀柄是方便、快捷、高精度夹持刀具的高档工具系统产品,森泰英格生产的液压刀柄如图8-91所示。该系列产品是通过拧紧加压螺栓,提高油腔内的油压,高压油将压力均匀地传递到密闭油腔的每个部分,薄壁油腔内套因油压升高而均匀地向中线方向收缩,从而使装入液压刀柄内孔的刀具被夹紧在理想中线上。

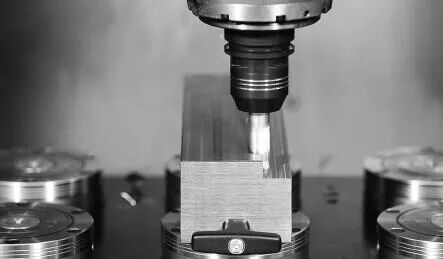

图8-91   森泰英格液压刀柄


森泰英格(成都)数控刀具有限公司2008年开始生产液压刀柄,是国内少数生产液压刀柄的数控刀具制造企业之一,公司大量生产φ6mm~φ32mm标准系列、加长系列、细颈系列、工具磨系列液压刀柄,以及液压工装夹具等高端液压产品。


(2)特点与优势:森泰英格液压刀柄特点:①夹持回转精度在4×D时≤0.003mm,且重复加持精度≤0.002mm。在精密和高速加工时可以使刀具更加稳定和耐用。②加持力大,由于是全圆抱紧的方式,所以液压刀柄的加持力比传统的弹簧夹头通过卡簧变形的点接触方式要大的多。③采用装配式结构,可以通过更换配件维修损坏的刀柄,提高刀柄的使用寿命,降低成本。④作为国产高端数控刀具厂家,价格和服务上有着天然的优势。


2. 山高5834型液压刀柄  山高公司生产的5834型液压刀柄属于HSK-A型,如图8-92所示,其规格如表8-24所示。

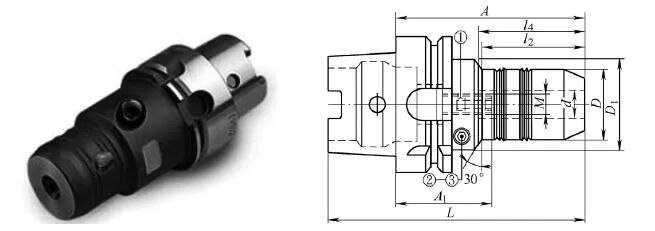

图8-92   山高公司的5834型液压刀柄及其结构

a )刀柄外观图        b)刀柄结构


表8-24    山高公司的5834型液压刀柄规格



1)应用场合:用于高速加工和高精度的良好选择。由于其较低的径向刚性不推荐将其用于高径向力的场合。


2)特点:一个内部活塞将液压流体压入刀柄孔周围的腔中。高压使刀杆柄部沿360°产生一致的夹持作用,以极高精度夹紧切削刀具。该孔具有一个螺旋槽,可以收集被意外留在刀柄上的污物、机油或润滑脂。必须完全拧紧压紧螺钉。其柄部公差最大值为h6。在悬伸长度3×D处测 量的与外锥面相关的跳动量最大值为3μm。


另外,山高公司还生产5831细长型液压刀柄和5835强力液压刀柄。


5831细长型液压刀柄的特点如下:


(1)前端带锥度,头部直径小,适合加工深的型腔。


(2)3D悬伸位置最大跳动5μm。


(3)操作简单精度稳定。


(4)适合HSM高速加工。


(5)带内冷。


目前,5831型液压刀柄有HSKA、CAPTO和BT共32种不同规格的型号供选择。


3. 雄克TENDO E compact高性能液压刀柄  该产品外观如图8-93所示。



图8-93  雄克液压刀柄


(1)产品简介:TENDO E compact液压刀柄可用于铣(粗铣、精铣)、钻、铰及攻螺纹等多种应用。直径为32mm时在干夹持条件下,刀柄的扭矩高达2000Nm,能够胜任大切削量加工。在2.5D伸出长度回转精度<0.003mm;在25000r/min时刀柄可保证G2.5的动平衡等级以及优越的减振性能。换刀操作简单,仅使用普通扳手,无需其他辅助设备,即可达到精确至微米的重复精度。TENDO E compact可用于夹持所有柄部为光滑圆柱体且带凹槽、公差等级为h6的刀具,可直接或借助减径套夹持直径在3~32mm之间的常规刀具。TENDO E compact采用完全密封的设计,能够有效防止切削液、润滑油和切屑进入,维护更为简单,且使用寿命更长。


(2)应用实例


1)加工案例:端面粗加工,如图8-94所示。



图8-94  端面粗加工


2)刀具:瓦尔特H4034217-20。


3)涂层:氮铝化钛/二氮化锆。


4)切削刃长度32mm。


5)切削刃半径10mm。


6)主轴转速n=3532r/min。


7)进给速度vf=2762mm/min。


8)每齿进给量fz=0.195mm/z。


9)背吃刀量ap=20mm或31mm。


10)径向切削宽度ae=4mm。


11)金属去除率Q=221cm3/min。


应用优势:面铣基准面时单个铣刀头铣削需要几个来回,而TENDO E compact完成相同任务所需加工时间仅是前者的一小部分。同时,液压系统优良的阻尼减振性能既保证了切削平滑,又减少了主轴磨损,并显著提升了刀具寿命。
