关于UG测绘的一点心得
读而思
duersi
今天魏正凯同学把家里的产品带到了学校,他想学习怎么把这个实物做成3D模型。今天下午我和同学们就把这个当成课题来完成了。
首先说一下这个产品吧,是一个风机的外壳,他家是做风机的,首先用线切割的方式把外壳加工出来,还会用到一些折弯等工艺,然后通过焊接 成型,再将电动机装入风机外壳。现在他们公司只有一个人会做,而且还不愿意教给别人,所以小魏同学特别想在这里学到怎么测绘,怎么UG造型。

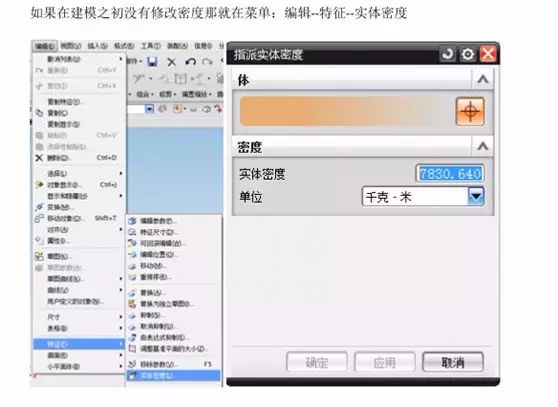

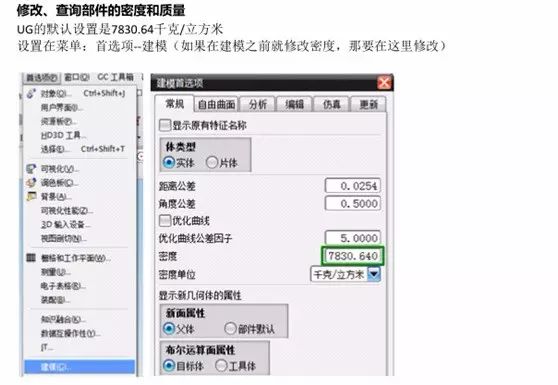

接下来我说一下整个过程,整个过程可以说是一个反向求解的一个过程,先将实物通过各种方法测量,然后找点,再到软件里找点,做线,点—线—面,一步步完成的,当然中间过程是很复杂的。怎么测绘的我就不说了。测绘完成就到UG里面去作图,就是UG造型的过程 了。用到了很多使用的技巧,给大家举几个例子。
通过这个造型,同学们对UG造型有了更加深刻的认识,小魏同学也特别高兴,感觉学到真本事了,CAD CAM就是这样一个很实用的技术,欢迎各方有志之士来学习深造。

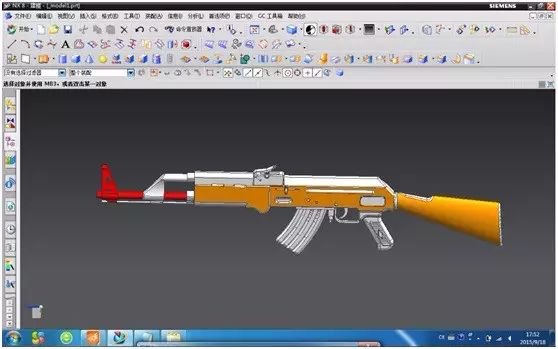

还有很多同学都受益匪浅,上图是我们的徐永财同学画的枪,除此之外 还有很多很多。。。。。。。。。
