1

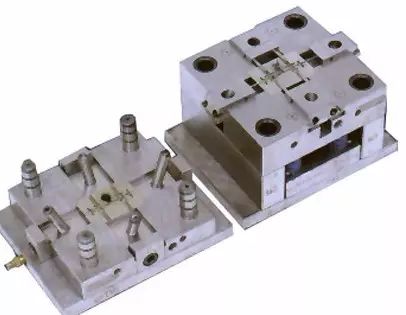

在产品外侧需要侧向抽芯的用行位。

2

在产品表面粗糙度很大的时候正常开模影响产品表面质量时候侧壁用行位。

3

产品中心有空芯需要抽芯时。

4

对于前模行位选取模架的时候一般选取GAI后者GCI.行位铲基做在上模面板上。

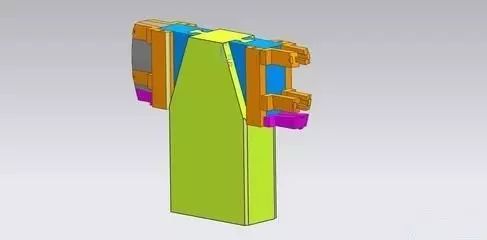

（1）在做行位如果行位有镶芯的情况下可以把行位做成两半，前半部分做镶芯，后半部分做斜面。在行位是两体的情况下通常需要做两个定位销至少2个螺丝把两块行位固定住。

（2）滑块锁紧面斜度通常取20度。在特殊的情况下比如行位特别高，20度的锁紧面会是行位去掉材料太多太过浪费。可以适当把斜度减小。

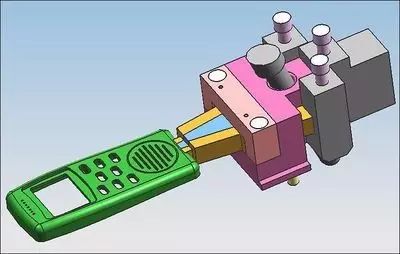

（3）做行位可以用有缸抽行位也可以用斜导柱拨行位。1.在行位抽芯很长的情况下最好用油缸抽芯，一定要计算好行位抽出距离。防止油缸抽出距离不够导致产品无法抽出。用油缸的时候，油缸和行位的连接方法一是用有刚上的螺丝宁到行位上，二是在行位上用线切割割一个H型槽，在油缸上也割配合的槽，装在一起连接。2.在产品抽出距离不是很大的情况下用斜导柱。斜导柱的斜度一定要比行位后面锁紧面的斜度小两度，如果斜导柱斜度大会是斜导柱拽断。

（4）做行位的时候，行位梯形槽的大小不用太大。通常选取5x5mm、6x6mm、8x8mm、10x10mm。视行位的大小选取这几个尺寸。

5

压条的做法。

压条上面通常做至少两个螺丝和两个定位销。压条的大小一般是螺丝挂台大小加3mm到4mm再加行位梯形槽的大小。保证压条螺丝沉头完以后侧壁不会破损。压条上的螺丝的大小一般用M6、M8

6.在做行位时，如果行位有一部分插到一定需要做拔模。角度在3度到6度就可以。行位高可以适当减小角度。
