机械制图之阶梯剖

文章出处:责任编辑:人气:-发表时间:2016-01-24 14:50【

在上一次和大家一起分享了旋转剖视图的相关知识,这次来和大家一起交流一下阶梯剖视图的一些知识。

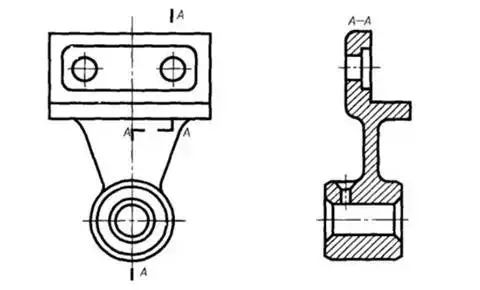

当机件上有较多的内部形状结构,而它们的轴线又不在同一平面内,可用几个相互平行的剖切平面剖切,这种剖切方法称为阶梯剖。阶梯剖常用于全剖视图,也可用于半剖视图和局部剖视图。如图为机件采用了两个剖切平面剖切后得到的全剖视图。

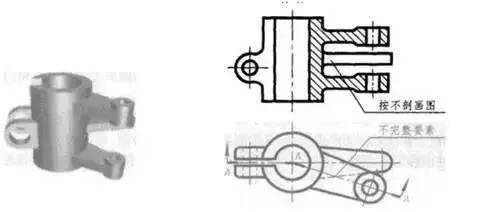

采用阶梯剖画剖视图时,各剖切平面剖切后所得的剖视图是一个视图,不应在剖视图中画出各剖切平面的界限,在图形内也不应出现不完整的结构要素。


阶梯剖的标注与旋转剖的标注要求相同。在相互平行的剖切平面的转折处的位置不应与视图中的粗实线(或虚线)重合或相交,如下图,当转折处很小时可省略字母。
