从3D到2D如何实现

文章出处:责任编辑:人气:-发表时间:2015-12-25 15:06【

之前我们是从2D3D的过程,我们称之为建模,今天我们就讲讲怎么从3D2D,借助之前我们曾经讲过的一个箱体部件为例。

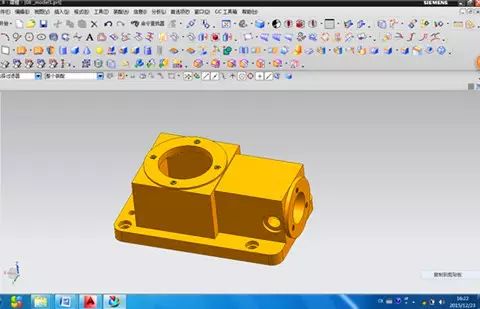

实物3D

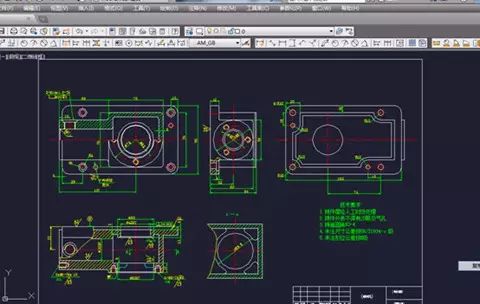

2D图

我们先讲一讲视图的种类有哪些,正视图包括主视图、左视图、俯视图、右视图、仰视图等等,还有斜视图、剖视图、局部视图、辅助视图等等。

1.Ug制图的进入与图纸设置操作:

开始→制图→定图纸名、图纸大小、比例、单位及视角方向后→确定。

三视图与轴测图的生成操作





2.辅助视图(即斜视或向视图):


3.细节放大视图(即局部放大):


全  剖:9.jpg→ 选父视图→选切削中心点→确定视图位置10.jpg→完成。

半  剖:11.jpg→选父视图→选切削中心点→选折弯处→确定视图位置→完成。

局部剖12.jpg: 选某个视图作为创建局部剖的视图→右键→展开成员视图→插入样条线→右键→扩展→13.jpg→选要创建局部剖的视图→在另一视图上选基点→按中键→选曲线→应用。

旋转剖:14.jpg→在主视图上选择圆心对齐旋转剖切线的交点→确定视图的放置位置。

展开剖视图15.jpg16.jpg17.jpg→选父视图→选直线以定义折页线方向(即视图放置的方位)→应用→画展开剖切线→确定→确定视图放置位置。

阶梯剖:18.jpg→→选父视图→19.jpg定第一个剖切点→20.jpg→定第二个剖切点→(21.jpg→定第三个剖切点22.jpg)→右键→移动段→将折弯段移动到合适位置→确定视图放置位置。
