精加工循环 复合固定循环
由G71、G72、G73完成粗加工后,可以用G70进行精加工。精加工时,G71、G72、G73程序段中的F、S、T指令无效,只有在ns----nf程序段中的F、S、T才有效。
编程格式
G70 P(ns) Q(nf)
式中:ns-精加工轮廓程序段中开始程序段的段号;
nf-精加工轮廓程序段中结束程序段的段号。
例:在G71、G72、G73程序应用例中的nf程序段后再加上“G70 Pns Qnf”程序段,并在ns----nf程序段中加上精加工适用的F、S、T,就可以完成从粗加工到精加工的全过程。
3.2.10 深孔钻循环
深孔钻循环功能适用于深孔钻削加工,如图3.40所示。
编程格式 G74 R(e)

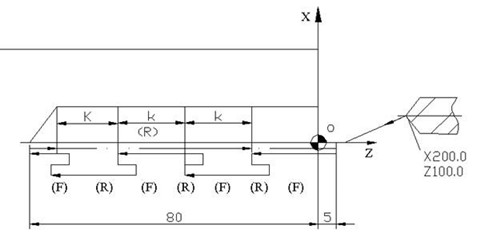

图3.40深孔钻削循环
G74 Z(W) Q(△k) F
式中:e - -退刀量;
Z (W) -- 钻削深度;
△ k -- 每次钻削长度(不加符号)。
例:采用深孔钻削循环功能加工图3.40所示深孔,试编写加工程序。其中:e=1,? k=20,F=0.1。
N10 G50 X200 Z100 T0202
N20 M03 S600
N30 G00 X0 Z1
N40 G74 R1
N50 G74 Z-80 Q20 F0.1
N60 G00 X200 Z100
N70 M30
