模具结构设计-行位中带斜行位
大家设计得最多的都是一般行位,但是偶尔会遇到沿出模方向有两种不同方向的倒扣,因此设计就不会那么得心应手,今天就给大家分享一种行位上出斜行位的结构,希望给大家有所启发。

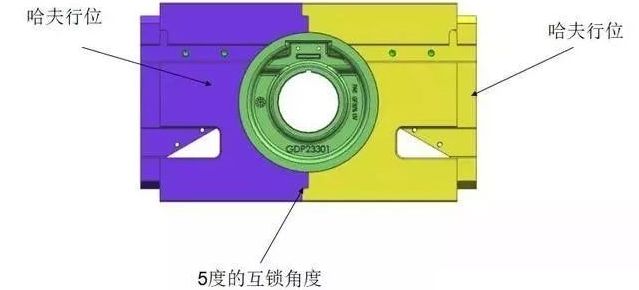

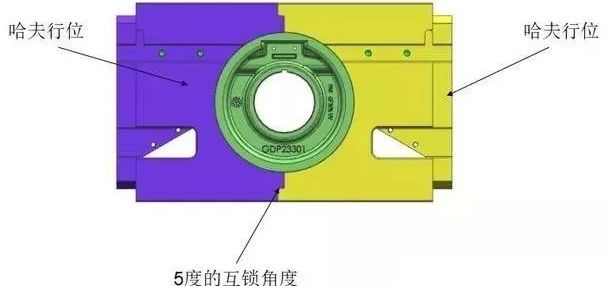

1.两边大行位采用哈夫行位对包,为了防止行位合模错位,行位要做虎口定位。角度设计成3-5度。

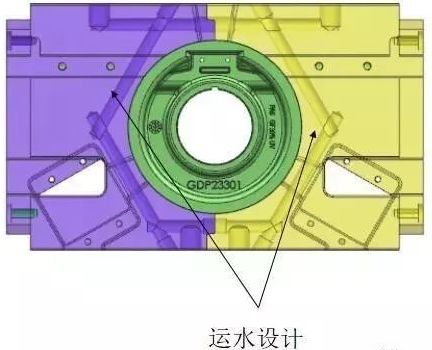

2.哈夫行位上设计运水,如下图所示:

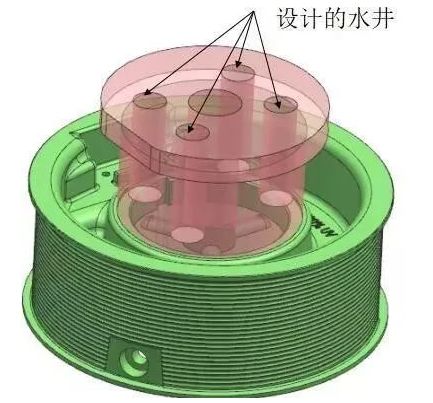

3 前模型芯单独镶出,并设计水井冷却。

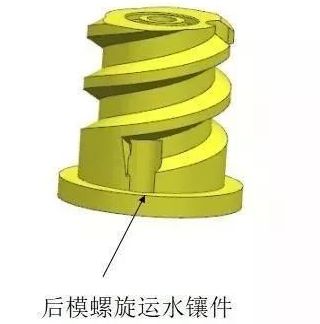

4.后模的碰穿孔也设计成镶件,镶件里面走螺旋运水。如下图所示。

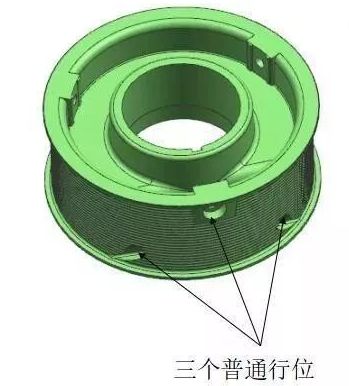

5.产品沿开模方向相同的孔设计成一般行位,如下图所示。

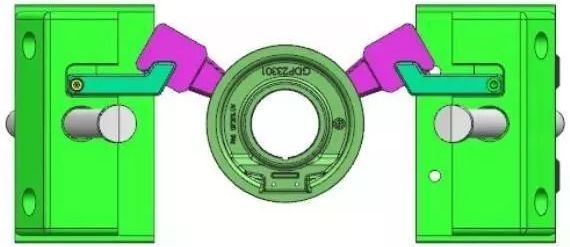

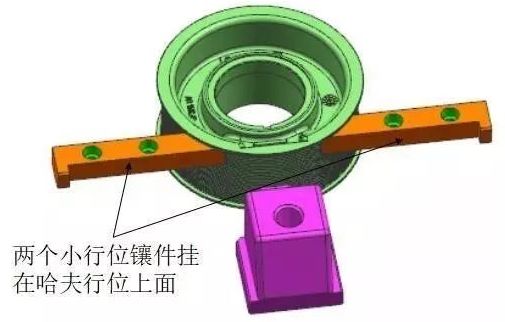

6.设计一个连接块固定在行位座上面,当斜导柱竖直向上运动时,拨动行位座向后退,从而使斜行位向后退,达到脱扣的目的。
