数控编程之子程序实例(上)

文章出处:责任编辑:人气:-发表时间:2016-01-19 13:48【

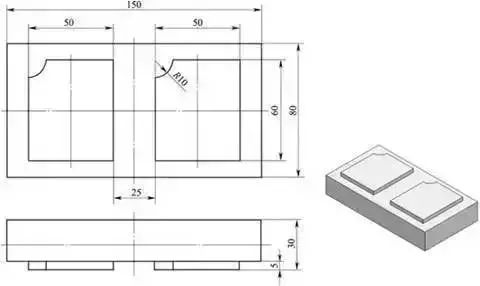

如图所示的零件,上下面以及外形为已加工表面,现要加工两个相同形状台阶的外形轮廓,台阶高度为5mm,利用子程序编写台阶的程序如下。


图 子程序应用(1)

1
工艺分析

图中,加工部位是长50mm、宽为60mm、高度为5mm的台阶。台阶的轮廓外形由直线和圆弧组成,在轮廓中存在半径为10mm的凹圆弧。另外,两个台阶在零件的中心形成一个宽度为25mm的直槽,故选择刀具时,刀具的半径必须小于或等于10mm,本例选择直径为16mm的平底铣刀。

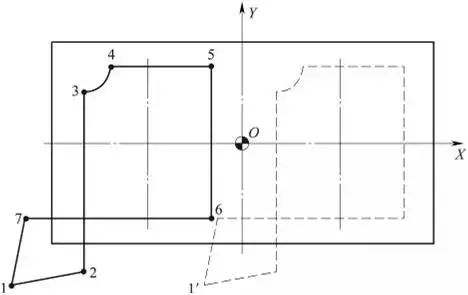

图中两个台阶的形状和尺寸完全相同,可采用子程序的方式编程。其加工路线如图所示。

工件编程原点位于零件上表面的中心,如下图所示,编程时,为了通过调用子程序实现两个台阶的加工,在主程序中采用G90方式编程,只定位刀具的起始点;在子程序中采用G91方式编程编写轮廓的加工程序。


图 加工路线图

加工左边的台阶时,主程序中首先使刀具定位到“1”点(G90方式),然后在子程序中采用G91方式编程实现台阶轮廓的加工。加工右边的台阶时,只需要在主程序中将刀具定位到“1′”点(G90方式),再调用一次子程序即可实现第二个台阶的加工。
