斜顶设计注意事项（二）
5.斜顶脱扣的安全距离为2~3mm。

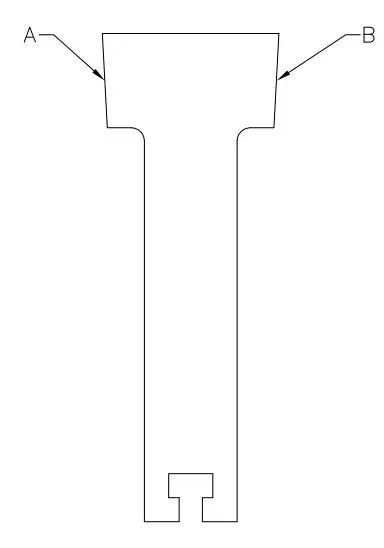

6.图1所示斜顶A,B面要做斜度2~3度。
图1

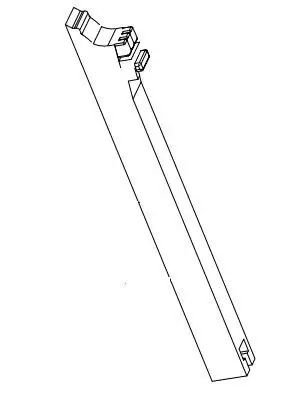

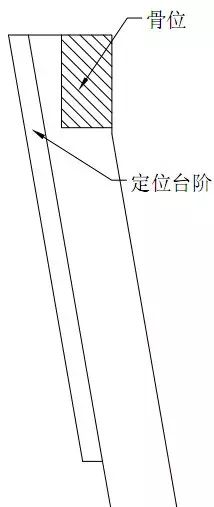

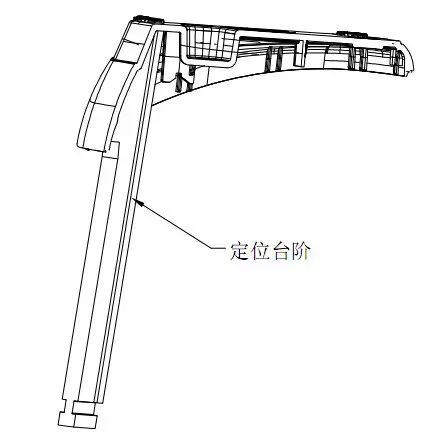

7.当产品很深，边上有斜顶时斜顶要加一台阶定位。如下图还有一种情况斜顶在产品（产品有一定深度)边上,斜顶一边有较深的骨位。如图3 图4所示
图2
图3
图4
