机械制图之半剖视图
在上一次和大家分享了一下机械制图中剖视的种类和画法,重点讲了一下全剖视图的用途。

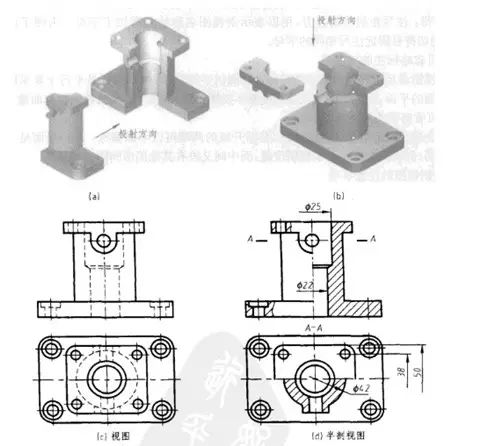

在这里再来和大家看一下半剖视图。当机件具有对称平面,想垂直于对称平面的投影面上投影时所得到的视图,以对称中心线为界,一半画成视图来表达外部结构形状,另一半画成剖视图来表达内部结构形状,这样组合的图形我们称之为半剖视图。如图
如上图所示是支架的表达方法,支架的内外部结构形状都比较复杂。若主视图采用全剖视图,则顶板的凸台就不能表达清楚;如俯视图画成全剖视图,则顶板及其上的四个小孔的形状和相对位置也无法清晰的表达。进一步研究发现,支架的左右前后具有对称的平面,为了能够同时表达清楚支架的内外结构形状,主视图和俯视图都画成半剖视图,这样就弥补了全剖视图的不足。
半剖视图的标注格式和全剖视图一直,此处就不再赘述。
