模具成型部分行位结构之斜导柱
斜导柱的锁紧方式和使用的场合

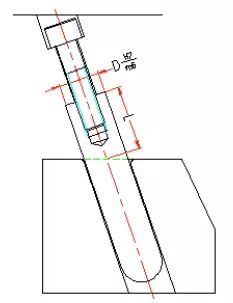

适用于在模板较薄且上固定板与模板分不开的情况下，配合较长，稳定性较好。

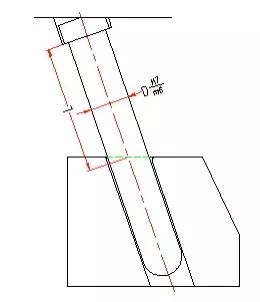

适用于在模板厚、模具空间大的情况下且两模板、三模板均可使用。
配合面L≥1.5D（D为斜导柱直径）稳定性较好
适用于模板较厚的情况下，且两板模、三板模均可使用。
配合面L≥1.5D（D为斜导柱直径）稳定性不好，加工困难
适用于在模板较薄且上固定板与前模板分开的情况下，配合面较长，稳定性好
