机械制图之简化画法（二）

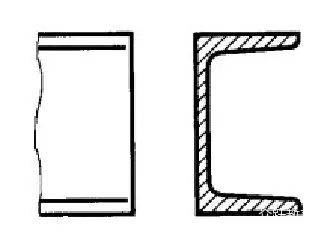

对于网状物、编织物或机件上的滚花部分，可在轮廓线附近用细实线示意画出，并在图上或技术要求中注明这些结构的要求。

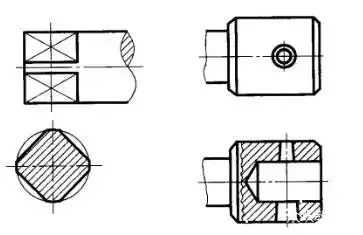

当图形不能充分表达平面时，可用平面符号（相交的两细实线）表示。

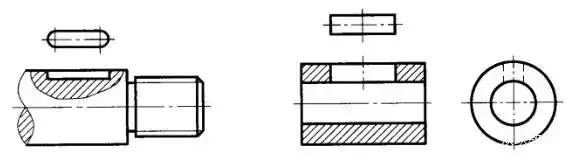

零件上对称的局部视图，如键槽、方孔等，如图
机件上的一些较小结构，如在一个图形中已表达清楚，其他图形可以简化或省略，如图

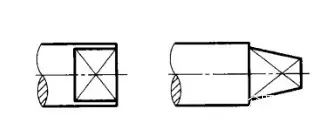

机件上斜度不大的结构，如在一个图形中已经表达清楚，其他图形可按小端画出，如图
