轮廓子程序实例二（下）

文章出处：责任编辑：人气：-发表时间：2016-02-06 18:34【大中小】

如下图所示，零件的上下面以及外形为已加工表面，加工部位为60mm×60mm高度为15mm的台阶，试编写该数控程序。

图子程序应用

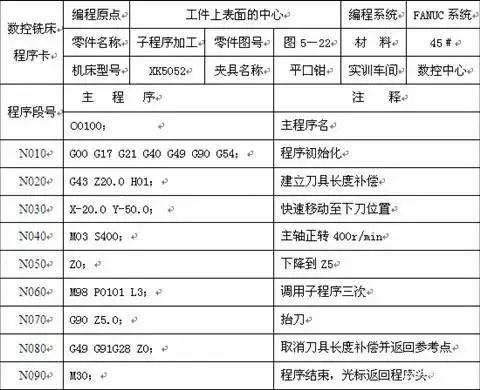

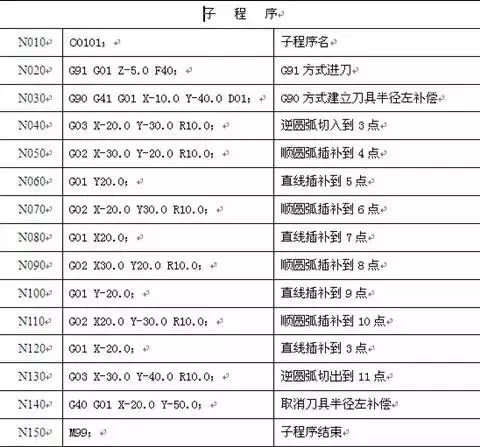

程序编制如下：

提示：为了在使用子程序时实现某种功能（如分层加工、平移加工），编程时通常使用G90和G91方式混合编程。

利用子程序方式对工件进行分层或平移加工时，主程序中通常使用G90方式编程，子程序通常使用G91方式编程。

子程序中采用G91编程模式，从而避免了重复执行子程序过程中，刀具在同一深度进行加工。但需要及时进行G90与G91模式的转换。
