深孔加工循环指令
格式:

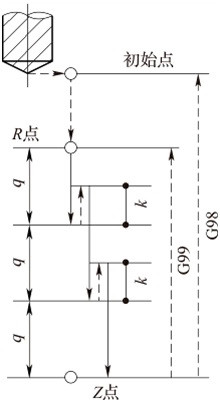

G73指令用于深孔钻削,Z轴方向的间断进给有利于深孔加工过程中断屑与排屑,减少退刀量可以进行高效率的加工。指令Q为每一次进给的加工深度;G73孔加工动作如图所示,图中k为每一次退刀距离,此值由系统确定,无需用户指定。
G73动作图 G83动作图
格式:
G83与G73指令略有不同的是每次刀具间歇进给后回退至R平面,这种退刀方式排屑更彻底。指令Q为每一次进给的加工深度。G83孔加工动作如图所示,图中k表示刀具间断进给时,由快进转为工进的那一点距前一次切削进给下降点之间的距离。
