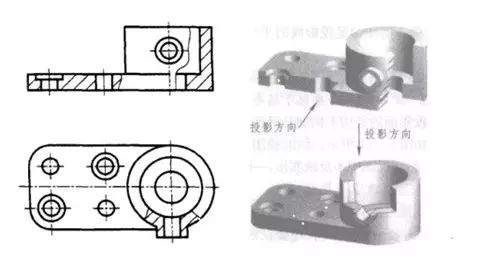

为了表达机件的内部结构形状，若没有必要或不合适做全剖视图和半剖视图，可用剖切平面局部的剖开机件，这样所得的视图我们称之为局部视图。如图：

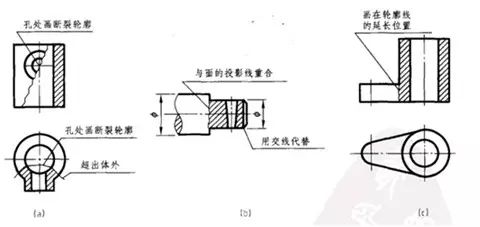

局部剖切后，机件断裂处的轮廓用波浪线表示。为了不引起读图的误解，波浪线不允许与图形中的其他轮廓线重合，也不要画在其他轮廓线的延长线上。如下图几种错误的画法。

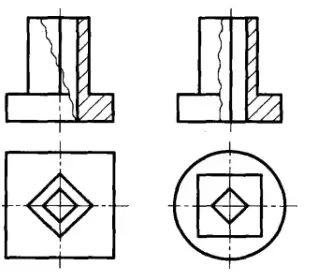

再如下图，机件虽然对称，但由于机件的分界处有轮廓线，因此不便采用半剖视图而采用了局部视图表达，而且局部视图剖切范围的大小，视机件的具体结构形状而定，可大可小。
