常用数控加工计算公式和最全螺纹标准

文章出处：责任编辑：人气：-发表时间：2024-02-28 14:37【大中小】

常用数控加工计算公式和最全螺纹标准

国际标准

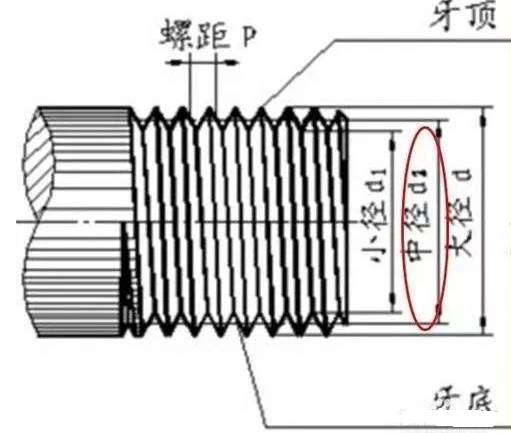

一、挤牙丝攻内孔径计算公式：

公式：牙外径－1/2×牙距

例1：公式：M3×0.5＝3－(1/2×0.5)＝2.75mm

M6×1.0＝6－(1/2×1.0)＝5.5mm

例2：公式：M3×0.5＝3－(0.5÷2)＝2.75mm

M6×1.0＝6－(1.0÷2)＝5.5mm

二、一般英制丝攻之换算公式：

1英寸=25.4mm（代码）

例1：（1/4-30）

1/4×25.4＝6.35(牙径)

25.4÷30＝0.846(牙距)

则1/4-30换算成公制牙应为：M6.35×0.846

例2：（3/16-32）

3/16×25.4＝4.76(牙径)

25.4÷32＝0.79(牙距)

则3/16-32换算成公制牙应为：M4.76×0.79

三、一般英制牙换算成公制牙的公式：

分子÷分母×25.4＝牙外径（同上）

例1：(3/8-24)

3÷8×25.4＝9.525(牙外径)

25.4÷24＝1.058(公制牙距)

则3/8-24换算成公制牙应为：M9.525×1.058

四、美制牙换算公制牙公式：

例：6-32

6-32 (0.06+0.013)/代码×6＝0.138

0.138×25.4＝3.505（牙外径）

25.4÷32＝0.635（牙距）

那么6-32换算成公制牙应为：M3.505×0.635

1、孔内径计算公式：

牙外径－1/2×牙距则应为：

M3.505－1/2×0.635＝3.19

那么6-32他内孔径应为3.19

2、挤压丝攻内孔算法：

下孔径简易计算公式1：

牙外径－（牙距×0.4250.475）/代码＝下孔径

例1：M6×1.0

M6－(1.0×0.425)＝5.575（最大下孔径）

M6－（1.0×0.475）＝5.525(最小)

例2：切削丝攻下孔内径简易计算公式：

M6－(1.0×0.85)＝5.15（最大）

M6－(1.0×0.95)＝5.05(最小)

M6－（牙距×0.860.96）/代码＝下孔径

例3：M6×1.0＝6－1.0＝5.0+0.05＝5.05

五、压牙外径计算简易公式：

1．直径－0.01×0.645×牙距（需通规通止规止）

例1：M3×0.5＝3－0.01×0.645×0.5＝2.58(外径)

例2：M6×1.0＝6－0.1×0.645×1.0＝5.25(外径)

六、公制牙滚造径计算公式：（饱牙计算）

例1：M3×0.5＝3－0.6495×0.5＝2.68(车削前外径)

例2：M6×1.0＝6－0.6495×1.0＝5.35(车削前外径)

七、压花外径深度（外径）

外径÷25.4×花齿距＝压花前外径

例：4.1÷25.4×0.8(花距)＝0.13 压花深度应为0.13

八、多边形材料之对角换算公式：

1．四角形：对边径×1.414＝对角径

2．五角形：对边径×1.2361＝对角径

3．六角形：对边直径×1.1547＝对角直径

公式2：1．四角：对边径÷0.71＝对角径

2．六角：对边径÷0.866＝对角径

九、刀具厚度（切刀）：
材料外径÷10+0.7参考值

十、锥度的计算公式：

公式1：（大头直径－小头直径）÷（2×锥度的总长）＝度数

等于查三角函数值

公式2：简易

（大头直径－小头直径）÷28.7÷总长＝度数

最全螺纹标准

UNC：统一粗牙螺纹

5/16：螺纹公称尺寸，单位为英寸

18：螺距为1/18，即每英寸18牙

3A：公差等级，三级，外螺纹（B为内螺纹）

R.H：右旋

普螺纹与英制螺纹有何区别？

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸
最好的办法是:量两个螺纹尖的距离.如果是整数或小数是能被5整除的就是公制螺纹.如:1MM 1.5MM 1.75MM 2MM 2.5MM 3MM 3.5MM 4MM``'''''''

英制螺纹锥度问题

1、BSP是英制管螺纹。

不过，有BSP.Tr., BSP.PI., BSP.F.之分。

BSP.Tr.是锥管螺纹，用于密封接合。BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。BSP.F.为平行管螺纹，用于一般的接合。

光知道BSP，可不能乱加工。最好再做详细确认。要不然漏了油或者煤气什么的，麻烦大了。
2、螺紋G與螺紋BSPP

一样，均为英制圆柱管螺纹代号牙型角55度
3、英制螺纹有几种？BSP螺纹的特点及表示法？

两种，BSPP（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）

4、 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗，能否通用。

G螺纹与Rp螺纹都是55°圆柱管螺纹。只是国别(组织)不同而产生了不同的代号而已。

G是中国、法国、前苏联、日本的代号；

PF是日本的代号；

BSP、BSPP是英国的代号；

R、K是德国的代号(R是内螺纹、K是外螺纹)；

TPYБ是前苏联的代号；

Rp是ISO的代号。

5、1/8 与NPT1/8螺纹有什么区别？

应该现在都是国标，不过NPT老标中叫Z，是60度用螺纹密封圆锥管螺纹，国标号GB/T12716-2002M，G是55度非螺纹密封圆柱管螺纹，国标号GB/T3707-2001

6、问英国标准管螺纹的英文代号是BSP吗？它有没有锥度的？

代号应该是Ｇ，圆柱管螺纹，没有锥度

7、Rp 螺纹与G螺纹均表示圆柱管螺纹，两者有何不同，能否相互代替使用。
另：Rp与Rb有何不同，能相互代替使用。

管螺纹

非螺纹密封的内外管螺纹,特征代号为G。

G1/2表示圆柱内管螺纹；

G1/2A表示圆柱外管螺纹。

用于螺纹密封的管螺纹。

Rp－－表示圆柱内管螺纹；

Rc－－表示圆锥内管螺纹；

R －－表示圆锥外管螺纹。

螺纹代号示例:

G1/2-LH表示非螺纹密封的左旋内螺纹，尺寸代号为1/2英寸。

RP和RB是不能交换使用的

因为一个是55度牙一个是60度牙

“英制螺纹”和“管螺纹”是不是就是一回事情？？

ZG是锥管的汉语拼音第一个字母。就是锥管螺纹的意思。3/4是四分之三英寸。是指管子的内径是3/4英寸。

准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。现在的国标规定ZG3/4″螺纹内径是20毫米。

它的表示方法应该是：ZG3/4″。其中（″）是英寸的代表符号。

一英寸等于25.4毫米。一英寸等于8应分。3/4的来历是6/8=3/4。俗称6分。

同样ZG1/2″螺纹的管子内径≈15毫米。俗称4分。

ZG1″螺纹的管子内径≈25毫米。俗称1寸。

ZG11/2″螺纹的管子内径≈32毫米。俗称1寸半。

锥管螺纹只用于液压系统连接；而管螺纹G3/4″只用于水管连接。锥管螺纹与管螺纹极为相似，区别只在锥度上。

管螺纹都是英制的！！！！！
