针对目前主要使用的三种系统，总结了以下几种数据备份和恢复的方法。

西门子系统的数据备份与恢复

SINUMERIK 数据分为三种

（1） NCK数据备份；

（2） PLC数据；

（3） MMC数据；

其中MMC100.2仅包括前面两种。

数据备份分为两种方法：

数据备份辅助工具

（1）传输软件（可用西门子系统提供pcin）

（2）传输电缆；

（3）PC 机；

2、系列备份

（1）、传输参数的设定（西门子系统V24）

进行数据备份前，应先确认接口数据设定。根据两种不同的数据备份的方法，接口数据设定有两种：PC格式和纸带格式。

西门子840D 810D V.24参数设定如下表所示

表   西门子系统传输参数设置表（建议手机横屏观看表格）

操作步骤：

MMC100.2

按下（Switch-over键）→“Service”→“V24或PG/PC”(垂直菜单)→“Settings”

MMC103

按下（Switch-over键）→“Service”→“V24或PG/PC”(垂直菜单)→“Interface”

（2）、MMC100.2的数据备份

对MMC 100.2做数据备份，一般是将数据传至外部计算机内。具体操作步骤如下：

a、连接PC至MMC的接口X6;

b、在MMC上操作：按照前述的步骤设置V24参数（参数要与接受数据的计算机相匹配）

西门子传输参数设定图示

c、在计算机上，启动传输软件（西门子系统通常使用PCIN）选择接受（DATAIN）,并指定数据所要保存的路径、文件名。然后确认，回车使计算机处于接受等待状态。

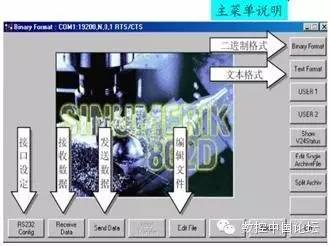

传输软件的主菜单

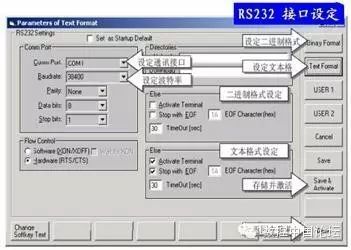

ＲS232接口的设置

d、在MMC设定完传输参数以后，返回；在“data out”→将光标移至“start-up data” →按下“input”键（黄色，位于NC键盘上）。移动光标选择“NCK”或“PLC”；

e、MMC上按“start”软件键；（垂直菜单上）

f、在传输时，会有字节数变化以表示正在传输进行中，可用“stop”软键停止传输。

(3)、MMC103的数据备份

由于MMC103可带软驱、硬盘、NC卡；它的数据备份可更加灵活，可选择不同的存储目标，具体操作步骤如下：

a、在主菜单中选择“service”操作区；

b、按扩展键 在“series start－up”选择存档内容NC、PLC、MMC并定义存档文件名；

c、从垂直菜单中，选择一个作为存储目标：

V24 → 通过电缆传至外部计算机（PC）

PG → 程编器；

DISK → MMC所带的软驱中的软盘；

Archive→ 硬盘；

NC CARD→ NC卡

选择其中第一第二项时，应按“INTERFACE”软键，设定接口V24参数；

d、若选择备份数据到硬盘，则：“Archive”(垂直菜单) “Start”

3、分区备份

对于MMC100.2,与系列备份不同的是：

第一步V24参数设定为纸带格式；

第二步数据源不再是“Start-up data”而是“Data”;

其余各部操作均相同，具体操作如下：

(1)、连PC/PG到MMC;

(2)、“Service”→“V24 PG/PC”（垂直菜单）→“Settings”（设定V24为菜单格式）；

(3)、启动传输软件（西门子PCIN）→ 选择数据输入（Data）确定路径和文件名；

(4）、MMC上“Data out”→移光标至“Data”→“input”键→ 选择某一种要备份的数据；

(5）、MMC上“Start”（垂直菜单“对于MMC103，与系列备份不同的是第二步无需按扩展键，而直接按“data out”，具体步骤为：

a、“Service”；

b、“data out”；

c、从垂直菜单选存储目标；

（a）、 “Interface”设定接口参数为纸带格式；

（b）、“start”（垂直菜单）；

（c）、确定路径和文件名→“ok”（垂直菜单）。

成功后在相应的路径下，会找到备份文件。

恢复数据是指系统内的数据需要用存档的数据通过计算机或软驱等传入系统。它与数据备份是相反的操作。

1、MMC100.2的操作步骤。

在MMC上做：

（1）、连接PG/PC到系统MMC100.2;

（2）、“Service”；

（3）、“Data In”;

（4）、“V24 PG/PC”(垂直菜单)；

（5）、“setting”设定V24参数，完成后返回；

（6）、“start”（垂直菜单）；

在PC上做：

（1）、PC上启动传输软件（西门子一般选用PCIN）；

（2）、在传输软件中，选中“输出”（PCIN中为“Data Out”）。选中原备份的文件并回车。

2、MMC103的操作步骤（从硬盘上恢复数据）：

（1）、“service”;

（2）、按扩展键；

（3）、“Services start-up”；

（4）、“Read Start-up Archive”（垂直菜单）;

（5）、找到原备份文件，并选中“OK”；

（6）、“Start”（垂直菜单）；

我们在做数据备份或数据恢复工作时，必须要遵循两个原则：

1、远是准备接收数据的一方先准备好，处于接收状态；

2、输入、输出端两端参数应该设定一致；
