数控加工镗刀技术：可调双刃镗刀

文章出处：责任编辑：人气：-发表时间：2024-01-29 16:04【大中小】

数控加工镗刀技术：可调双刃镗刀

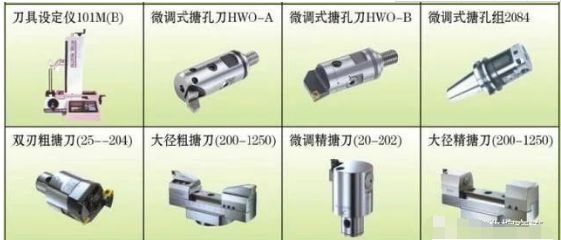

是镗削刀具的一种，一般是圆柄的，也有较大工件使用方刀杆，最常用的场合就是内孔加工，扩孔，仿形等。有一个或两个切削部分、请关注微机械公社圈专门用于对已有的孔进行粗加工、半精加工或精加工的刀具。

可在镗床、车床或铣床上使用。使用时可根据工件的要求选用适当的模块，拼合成各种镗刀，从而简化了刀具的设计和制造。目前的镗刀的刀刃数目一般是固定的，不能实现根据实际情况的需要灵活地增加或减少刀刃的数量，因此大大的限制了镗刀的使用范围不利于节约，容易造成镗刀的限制，从而造成了资源的浪费，进而不利于节约成本。

可调双刃镗刀

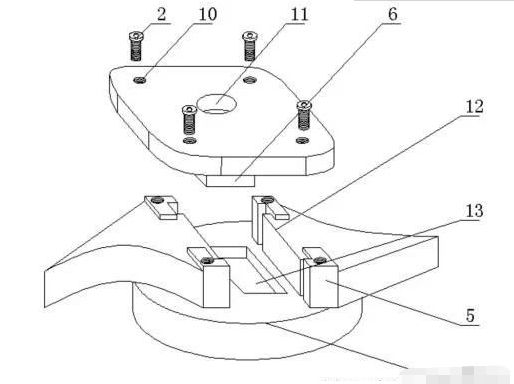

刀柄8，刀柄8的侧面设有卡槽9，且刀柄8的端部焊接有第二固定片7；第二固定片7的一侧焊接有固定块5，第二固定片7的侧面设有固定槽13，且固定槽13设于固定块5的一侧；固定块5的一侧卡合有卡块12，且卡块12的一端焊接有刀刃4；固定块5的一端设有固定孔10，

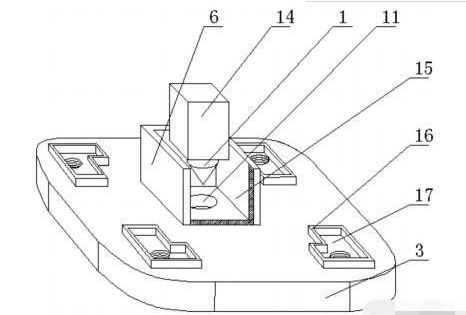

且固定块5一端卡合于第二固定壳16；第二固定壳16的内部设有第二限位槽17，且固定块5卡合于第二限位槽17；固定块5的顶端焊接于第一固定片3，且固定孔10贯穿于第一固定片3；第一固定片3的内部贯穿有固定螺栓2，且固定螺栓2螺纹连接于固定孔10；第一固定片3的内部贯穿有限位孔11，

第一固定片3的内部贯穿有钻头1，且钻头1贯穿于限位孔11；钻头1的一端焊接于限位块14，且限位块14卡贯穿于第一固定壳6；第一固定壳6的内部设有第一限位槽15，且限位块14卡合于限位槽；第一固定壳6卡合于固定槽13，且限位块14设于固定槽13的内部。刀刃4有两个，刀刃4为弧形刀刃，且两个刀刃4相互平行设置。

优点

可调双刃镗刀的刀柄的一端焊接第二固定片，第二固定片侧面的固定块滑动连接于第一固定片侧面的第二固定壳，刀头通过卡块固定于固定块之间，固定螺栓将第一固定片与第二固定片之间的各部件进行固紧，从而实现了镗刀的可拆分化，便于增加或减少刀刃，拓展了镗刀的适用范围，提高了镗刀的利用率，减少了资源的浪费，从而节约了生产成本。
